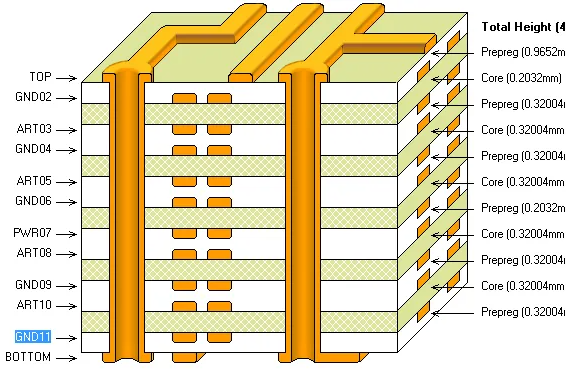

6 métodos de laminação de PCB +5 etapas de projeto de laminação de PCB

1.O que é laminação de PCB?

A estratificação de PCB (placa de circuito impresso) é um aspecto crítico do projeto de PCB que envolve o arranjo estratégico de camadas condutoras dentro de uma placa para atingir o desempenho elétrico e a resistência mecânica desejados. Aqui está uma introdução ao que envolve a camada de PCB, com foco em camadas de sinal, camadas planas e camadas mistas:

1. Camadas de Sinal:

• Camadas de sinal são as camadas condutoras usadas para rotear sinais elétricos entre os componentes do PCB.

• Eles normalmente são feitos de cobre e são encontrados nas camadas mais externas do PCB, bem como nas camadas internas.

• As camadas de sinal facilitam a transmissão de energia elétrica e dados entre vários componentes eletrônicos.

2. Camadas planas:

• As camadas planas, também conhecidas como planos de potência e terra, são camadas dedicadas que fornecem um ponto de referência comum para os sinais e um caminho de retorno para a corrente.

• Essas camadas ajudam a reduzir o ruído e a garantir uma distribuição de energia estável em todo o PCB.

• As camadas planas são geralmente feitas de cobre mais espesso para lidar com cargas de corrente mais altas e são frequentemente encontradas nas camadas internas da placa.

3. Camadas mistas:

• Camadas mistas são uma combinação de camadas de sinal e planas, projetadas para acomodar tanto o roteamento de sinais quanto a distribuição de energia.

• Eles oferecem flexibilidade no design de PCB, permitindo a colocação de planos de alimentação e de aterramento ao lado dos traços de sinal.

• Camadas mistas podem ser estrategicamente posicionadas para otimizar o roteamento de sinais e a distribuição de energia, minimizando a interferência e melhorando a integridade do sinal.

Em resumo, a estratificação de PCB é o processo de empilhamento desses diferentes tipos de camadas – sinal, plana e mista – para criar uma PCB multicamadas que atenda aos requisitos elétricos, térmicos e mecânicos de uma aplicação específica. A estratificação adequada é essencial para alcançar desempenho, confiabilidade e miniaturização ideais em dispositivos eletrônicos.

2.Por que fazer laminação de PCB?

A estratificação de PCB (placa de circuito impresso) é um processo crítico que envolve o arranjo estratégico de camadas condutoras e dielétricas para atender aos requisitos mecânicos e de desempenho de um circuito. Aqui está uma exploração de por que as camadas de PCB são essenciais e algumas considerações importantes:

Por que as camadas de PCB são importantes

1. Demandas em evolução: À medida que os dispositivos eletrônicos se tornam mais complexos e compactos, aumenta a necessidade de camadas eficientes de PCB para acomodar o número crescente de componentes e as intrincadas conexões entre eles.

2. Desempenho EMC: As camadas de PCB são um dos fatores mais críticos na determinação da compatibilidade eletromagnética (EMC) de um dispositivo. A estratificação adequada ajuda a reduzir a interferência eletromagnética (EMI) e a melhorar o desempenho geral da EMC 428.

3. Integridade do Sinal: A disposição em camadas ajuda a manter a integridade do sinal, fornecendo caminhos de impedância controlados, reduzindo diafonia e minimizando ruídos e reflexos em sinais de alta velocidade.

4. Evitando Descontinuidades: A estratificação adequada pode evitar descontinuidades no caminho do sinal, o que pode causar perda ou distorção do sinal.

5. Desacoplamento capacitivo e cancelamento de fluxo: As camadas estratégicas permitem o desacoplamento capacitivo eficaz e o cancelamento do fluxo magnético, o que é vital para o fornecimento de energia e transmissão de sinal estáveis.

6. Evitando impedâncias e loops indesejados: A disposição cuidadosa da PCB ajuda a evitar alterações indesejadas de impedância e formações de loop que podem levar à degradação do sinal.

Principais considerações para camadas de PCB

1. Seleção de Materiais: A escolha do material dielétrico e da folha de cobre pode afetar o desempenho elétrico e térmico do PCB. Diferentes materiais têm constantes dielétricas e fatores de perda variados, que afetam a propagação do sinal e a distribuição de energia.

2. Capacidade de fabricação: O projeto de camadas deve ser viável dentro do processo de fabricação. Algumas configurações complexas de camadas podem exigir etapas adicionais ou equipamentos especializados.

3. Implicações de custos: O número de camadas e a complexidade da configuração das camadas podem afetar significativamente o custo do PCB. Mais camadas e designs complexos normalmente aumentam os custos de produção.

4. Roteamento de Sinal: O roteamento eficiente de sinal é crucial para circuitos de alta velocidade e alta densidade. A disposição em camadas deve permitir caminhos claros e diretos para transmissão de sinal com o mínimo de diafonia e interferência.

5. Potência e planos terrestres: A colocação dos planos de energia e de aterramento é essencial para o fornecimento estável de energia e referência de sinal. Eles também fornecem proteção contra EMI.

6. Integridade do sinal: A disposição em camadas deve apoiar a manutenção da integridade do sinal, minimizando variações de impedância, reflexões e perdas de transmissão.

Em resumo, as camadas de PCB são um aspecto multifacetado do projeto de PCB que requer uma consideração cuidadosa das propriedades do material, capacidade de fabricação, custo e desempenho elétrico. Ao abordar esses fatores, os projetistas podem obter uma PCB que atenda aos requisitos funcionais, de confiabilidade e de desempenho dos dispositivos eletrônicos modernos.

3.A diferença entre laminação padrão e laminação HDI

A laminação padrão e a laminação de interconexão de alta densidade (HDI) são dois métodos usados ​​na fabricação de placas de circuito impresso (PCBs), cada um com características e aplicações distintas.

A laminação padrão normalmente envolve um núcleo de 2 a 4 camadas com 1 a 3 camadas de circuito adicionais aplicadas sequencialmente em cada lado. As camadas externas são conectadas por meio de microvias, enquanto o núcleo usa vias perfuradas. Este método é bem compreendido e amplamente utilizado, formando a base para muitos projetos de PCB.

Por outro lado, a laminação HDI é uma técnica mais avançada que permite maior densidade de circuitos e é essencial para aplicações como comunicações móveis e empacotamento de chips de computador. As placas HDI podem ter uma subparte central mais espessa, variando de 6 a 26 camadas, com 1 a 2 camadas de circuito adicionais aplicadas em cada lado usando microvias. Uma característica fundamental da laminação HDI é o uso de vias enterradas, que são revestidas através de orifícios que não se estendem até uma camada externa, permitindo designs mais compactos e melhor integridade do sinal.

A laminação HDI também abrange uma variedade de estruturas, incluindo HDI padrão, HDI de alta contagem de camadas, placas cegas e combinações dessas tecnologias. Essas estruturas podem lidar com layouts complexos com atribuição mínima de camadas e reduzir a espessura da placa, o que é particularmente valioso para dispositivos com formatos rígidos ou vantagens mecânicas.

Uma das principais diferenças entre a laminação padrão e a HDI reside na forma como a tensão é gerenciada dentro da placa durante as excursões térmicas. A incompatibilidade do coeficiente de expansão térmica (CTE) entre o reforço de vidro, o cobre e a resina pode levar a problemas como rachaduras, delaminação e vazios na resina, especialmente em estruturas HDI onde as microvias são empilhadas em vias enterradas.

Em resumo, embora as técnicas de laminação padrão e HDI sejam usadas para criar PCBs multicamadas, a laminação HDI oferece um nível mais alto de complexidade e densidade, tornando-a adequada para dispositivos eletrônicos mais avançados onde o espaço é escasso e os requisitos de desempenho são altos.

4. Método de empilhamento de PCB

No domínio da fabricação de placas de circuito impresso (PCB), o processo de laminação é fundamental para determinar o desempenho, a confiabilidade e a relação custo-benefício da placa. Aqui está uma introdução aos métodos de laminação de PCB, com foco nos principais aspectos:

1. Materiais: A escolha dos materiais é fundamental na laminação de PCB. Os materiais comuns incluem FR-4, um tecido de vidro tecido e laminado epóxi, conhecido por seu equilíbrio entre propriedades elétricas, mecânicas e térmicas. Outros materiais como poliimida, PTFE e laminados de alta Tg (temperatura de transição vítrea) são usados ​​por suas características térmicas ou elétricas específicas, especialmente em aplicações de alta confiabilidade ou de alta frequência.

2. Capacidade de fabricação: A laminação de PCB deve considerar a capacidade de fabricação da placa. Isto envolve a facilidade de processamento dos materiais, a capacidade de obter características finas e a compatibilidade com vários processos de fabricação, como perfuração, galvanização e gravação. As placas HDI (High-Density Interconnect), por exemplo, usam microvias e técnicas de laminação sequencial que exigem recursos avançados de fabricação.

3. Custo: O método de laminação impacta significativamente o custo de produção de PCB. A laminação padrão com vias passantes é geralmente mais econômica para placas de menor complexidade. Porém, a laminação HDI, embora ofereça maior densidade e desempenho, incorre em custos mais elevados devido à complexidade do processo e à utilização de materiais e equipamentos especializados.

4. Roteamento de Sinal: A laminação afeta as capacidades de roteamento de sinal. Com a laminação padrão, o roteamento normalmente é simples, mas pode ser limitado pela contagem de camadas da placa. A laminação HDI permite esquemas de roteamento mais complexos, incluindo vias cegas e enterradas, que podem conectar diferentes camadas sem penetrar em toda a espessura da placa.

5. Potência e planos terrestres: A disposição dos planos de alimentação e de aterramento é crítica para a integridade do sinal e a redução da interferência eletromagnética (EMI). PCBs laminados podem integrar esses planos à estrutura da placa, fornecendo uma referência estável para sinais e melhorando a distribuição de energia. A escolha do material dielétrico e o número de camadas podem influenciar a eficácia destes planos.

6. Integridade do sinal: A integridade do sinal é mantida minimizando diafonia, reflexões e perda de sinal. PCBs laminados com camadas de impedância controlada e roteamento de rastreamento preciso podem melhorar a integridade do sinal. As placas HDI, com sua capacidade de colocar traços e vias mais próximos, podem obter melhor controle sobre os caminhos do sinal e reduzir os efeitos da linha de transmissão.

Em resumo, o método de laminação de PCB é uma decisão multifacetada que envolve um compromisso entre propriedades do material, capacidade de fabricação, custo e desempenho. Técnicas avançadas de laminação, como HDI, oferecem recursos superiores em roteamento e integridade de sinal, mas com custo e complexidade mais elevados. Cada projeto deve considerar cuidadosamente esses fatores para selecionar a abordagem de laminação mais apropriada para seus requisitos específicos.

5. Etapas de design laminado PCB

O projeto da pilha de camadas de PCB (placa de circuito impresso) é um processo crítico que envolve várias etapas importantes para garantir desempenho e capacidade de fabricação ideais. Aqui está uma introdução ao processo de design da pilha de camadas de PCB:

1. Número de camadas: A primeira etapa no projeto da pilha de PCB é determinar o número necessário de camadas. Esta decisão é influenciada pela complexidade do circuito, pela necessidade de isolamento do sinal e pelas restrições de espaço da placa. Mais camadas podem fornecer rotas mais curtas e diretas para os sinais, mas também aumentar o custo e a complexidade da fabricação.

2. Arranjo de Camadas: Uma vez decidido o número de camadas, a disposição ou “empilhamento” dessas camadas deve ser determinada. O arranjo normalmente coloca camadas de sinal alternadas com planos de energia ou terra para reduzir diafonia e fornecer estabilidade de sinal. As camadas externas são frequentemente dedicadas ao posicionamento de componentes, enquanto as camadas internas são usadas para roteamento e distribuição de energia.

3. Tipos de materiais de camada: Selecionar os materiais certos para cada camada é essencial. Materiais de núcleo como FR-4 são comuns, mas para aplicações de alta frequência, materiais com constantes dielétricas mais baixas podem ser preferidos. A escolha do pré-impregnado (um laminado parcialmente curado) e da espessura da folha de cobre também desempenha um papel no desempenho elétrico e térmico da placa.

4. Roteamento e Vias: Com o empilhamento de camadas definido, o próximo passo é planejar o roteamento dos traços e o posicionamento das vias. Isto envolve a criação de uma estratégia de roteamento que minimize o comprimento do sinal e evite cruzar os caminhos do sinal sempre que possível. As vias, que conectam diferentes camadas, são colocadas estrategicamente para facilitar as conexões entre as camadas sem comprometer a integridade da placa.

5. Densidade dielétrica e de cobre: A constante dielétrica e a densidade do cobre são parâmetros críticos que afetam o desempenho elétrico da placa. Uma constante dielétrica mais baixa reduz o atraso de propagação do sinal e diafonia, enquanto uma densidade de cobre mais alta melhora a condutividade e reduz a resistência. O equilíbrio entre esses fatores é crucial para alcançar a integridade do sinal e a distribuição de energia desejadas.

6. Gerenciamento de camadas: O gerenciamento eficaz de camadas envolve garantir que o empilhamento seja mecânica e eletricamente estável. Isto inclui o gerenciamento da espessura das camadas dielétricas para evitar empenamentos e garantir que a distribuição do cobre esteja equilibrada para evitar expansão térmica diferencial e tensão na placa.

Concluindo, o projeto da pilha de camadas de PCB é um processo meticuloso que requer consideração cuidadosa de fatores elétricos, mecânicos e térmicos. Cada decisão no processo de design impacta o desempenho, a confiabilidade e o custo da placa. Seguindo uma abordagem sistemática para o projeto de pilha de camadas, os engenheiros podem criar PCBs que atendam aos requisitos específicos de suas aplicações.

6. Regras de design laminado de PCB

As regras de design de pilha de camadas de PCB (placa de circuito impresso) são um conjunto de diretrizes que garantem a confiabilidade, o desempenho e a capacidade de fabricação da placa. Aqui está uma introdução a algumas regras importantes de design de pilha de camadas de PCB:

1. Regra par-ímpar: Para minimizar parasitas de modo ímpar, geralmente é recomendado usar um número par de camadas condutoras, com um plano de terra mais próximo das camadas de sinal.

2. Proximidade do plano sinal-terra: As camadas de sinal devem ser adjacentes a um plano de terra para fornecer um caminho de retorno para as correntes, reduzindo a área do loop e melhorando a integridade do sinal.

3. Emparelhamento de camadas: O emparelhamento de camadas de sinal com um plano de aterramento ou energia diretamente abaixo ou acima delas pode ajudar a controlar a impedância e reduzir a diafonia.

4. Controle de Impedância: Para traços de impedância controlada, a distância entre a camada de sinal e o(s) plano(s) de referência deve ser rigorosamente controlada, o que pode influenciar a escolha do material dielétrico e da espessura do pré-impregnado.

5. Gestão Térmica: Os planos de alimentação e terra também podem servir como condutores térmicos, portanto sua colocação deve considerar os requisitos de dissipação de calor da placa.

6. Minimização de diafonia: Para reduzir diafonia entre camadas de sinal, mantenha espaçamento suficiente entre traços de sinal e considere o uso de traços de proteção ou blindagem.

7. Roteamento Diferencial de Pares: Para sinalização diferencial, mantenha os traços do par próximos e paralelos para minimizar a distorção diferencial e a interferência externa.

8. Vias e Microvias: Use vias e microvias estrategicamente para conexões camada a camada, considerando seu impacto na integridade do sinal e no rendimento de fabricação.

9. Peso de cobre balanceado: Procure uma distribuição equilibrada de cobre entre as camadas para evitar deformações e garantir uma expansão térmica uniforme.

10. Estabilidade Mecânica: Considere a estabilidade mecânica do empilhamento, especialmente para placas com número ímpar de camadas, para evitar delaminação e empenamento durante a fabricação e uso.

11. Consistência Material: Use materiais dielétricos consistentes em todo o empilhamento para evitar descontinuidades que podem causar reflexão de sinal e incompatibilidade de impedância.

12. Tolerâncias de fabricação: Siga as tolerâncias específicas da fábrica para espessura da camada, largura do traço e espaçamento para garantir a capacidade de fabricação.

13. Blindagem EMI e RFI: Para placas com componentes sensíveis ou sinais de alta velocidade, considere o uso de camadas de blindagem internas ou externas para reduzir a interferência eletromagnética (EMI) e a interferência de radiofrequência (RFI).

14. Registro camada a camada: Garanta o registro preciso camada a camada, especialmente para componentes de densidade fina e interconexões de alta densidade.

15. Design para Testabilidade (DFT): Incorpore pontos de teste e nós de sinal acessíveis para facilitar testes e depuração no circuito.

Seguindo essas regras de design de pilha de camadas de PCB, os projetistas podem criar placas robustas que atendem aos requisitos elétricos, mecânicos e térmicos de suas aplicações, garantindo ao mesmo tempo a capacidade de fabricação e a confiabilidade.
