Classificação PCB, você entende tudo???

Nos aparelhos eletrônicos que utilizamos em nosso dia a dia, como controles remotos, celulares, geladeiras, televisores, aparelhos de ar condicionado, computadores... Etc., existe uma parte importante chamada 'Placa de Circuito', mas é oficial completa O nome deveria ser “Placa de circuito impresso”, porque a formação de seu circuito eletrônico (circuitos) é muito semelhante à impressão de livros antigos, então sua abreviatura em inglês é “PCB (Printed Circuit Board)”, também é abreviada como 'PWB (Placa de Fio Impresso)'.

Resumindo, a PCB é como a base do dispositivo eletrônico, responsável por conectar todas as peças eletrônicas de uma mesma rede, para que possam trabalhar juntas.

Você pode pensar no PCB como o chassi de um carro, e todos os componentes do carro estão instalados nele e podem funcionar juntos.No entanto, pessoalmente sinto que o PCB se assemelha mais a um terreno urbano com uma estrada já construída no plano urbanístico, à espera que outros edifícios da agência sejam estacionados num local fixo.A cidade que foi desenvolvida é uma PCBA (Printed Circuit Board Assembly), que costumamos chamar de “placa de circuito montada” ou “placa montada”.

O corpo principal do PCB é uma placa rígida com uma espessura de cerca de 1,0 mm ~ 1,6 mm, dependendo das necessidades do projeto, às vezes a espessura do PCB será mais fina ou mais espessa, e algumas serão especialmente projetadas como uma placa flexível ( FPCB) que pode ser dobrado e dobrado.Para algumas necessidades mais especiais, placas rígidas e flexíveis serão combinadas ao mesmo tempo para se tornarem placas rígidas-flexíveis (placas rígidas-flexíveis).

No topo da placa há uma ou mais camadas de metal condutor, geralmente folha de cobre, habilmente projetada para formar uma rede (circuito eletrônico), muito parecida com as ruas de uma cidade, permitindo que os diferentes componentes do dispositivo eletrônico se comuniquem e colaborem.

Esses componentes podem ser resistores passivos, capacitores, indutores e outros componentes, ou transistores ativos, circuitos integrados (ICS), e todos eles têm suas próprias funções.Quando essas peças são conectadas entre si através da rede metálica da placa de circuito impresso, forma-se um circuito completo, assim como a conexão dos órgãos do prédio em vários locais da cidade, e a fonte de alimentação passa a funcionar de acordo com o projeto.

Em resumo, o PCB permite que os vários componentes dos dispositivos eletrônicos cooperem de forma organizada para realizar as funções de que necessitamos, como tocar música, exibir imagens, enviar mensagens e assim por diante.Este é o papel básico do PCB em equipamentos eletrônicos.

Atualmente, as placas de circuito no mercado são classificadas principalmente em placas de circuito rígidas, placas de circuito flexíveis e placas de circuito compostas macias e duras em três categorias.

Placa de circuito impresso rígida

A razão básica para esta classificação de PCB é que a maioria das fábricas de placas se baseia na produção de placas de circuito rígido, e a demanda do mercado por placas rígidas também é a maior, porque o uso mais importante de PCB além de transmitir sinais eletrônicos, mas também usado para apoiar a instalação de peças eletrônicas, as peças eletrônicas geralmente usam solda para fixar no PCB, e a solda não suporta muito estresse de flexão ou deformação.Caso contrário, é fácil quebrar e pode até causar danos às próprias peças eletrônicas.É por isso que tenho vários artigos para explorar as causas da quebra da solda e contramedidas.

Como a maioria das placas de circuito impresso são placas rígidas, geralmente usamos 'placa de circuito (PCB)' para representar a placa de circuito rígido.

A placa rígida consiste em uma placa de circuito única ou multicamada coberta com folha de cobre condutora sobre um substrato isolante (geralmente um tecido de fibra de vidro com certa resistência e rigidez).

Placa de circuito impresso flexível

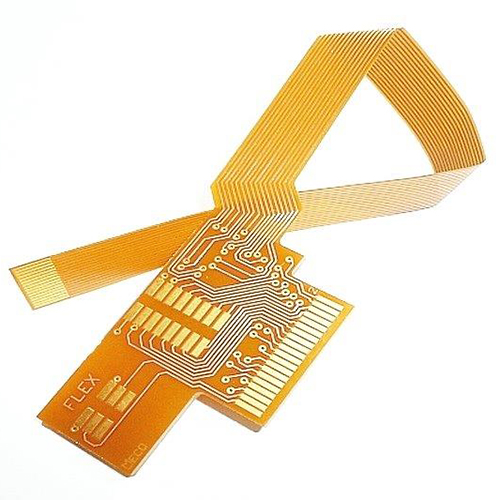

Placa de Circuito Impresso Flexível (FPCB ou FPC).O FPC é feito cobrindo uma folha de cobre condutora em um filme de polímero (que pode primeiro ser considerado um material semelhante ao filme de saco plástico).

A maior vantagem do FPC são suas características de enrolamento e fácil de dobrar, então o FPC é muito adequado para uso em alguns espaços limitados, não pode usar um único PCB para atender a todas as necessidades de design do produto, alguns produtos podem precisar se sobrepor a vários PCB , para que o FPC possa ser dobrado para conectar, alguns podem ser para economizar o custo da placa.Use placas flexíveis para conexões de sinal remoto.

Portanto, o maior uso do FPC é conectar os sinais eletrônicos de diferentes PCBS.

No entanto, como o FPC pode ser enrolado, ele não suporta as peças eletrônicas a serem soldadas, mas o problema é causado pelo homem, engenheiros inteligentes criaram uma placa de reforço rígida sob o FPC, para que você não possa ter medo de flexão do FPC causada pela rachadura da solda.

Comparado com o PCB de cartão duro, o FPC não é adequado para projetar circuitos complexos e soldar peças eletrônicas de precisão.

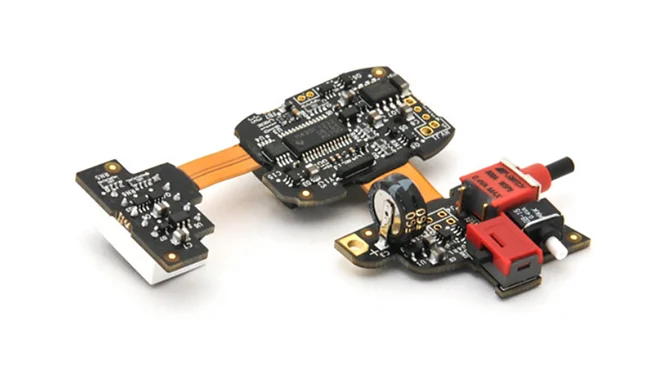

PCB rígido-flexível

O objetivo principal da placa flexível (FPC) é conectar diferentes placas rígidas (PCB), mas para fixar a placa flexível na placa rígida, a placa flexível geralmente é soldada diretamente à placa rígida usando um conector ou tecnologia HotBar , mas é necessário reservar um certo espaço na placa rígida para a posição de soldagem do conector ou da placa flexível.Isso é cada vez menos espaço para produtos com tamanhos cada vez menores e densidade de peças cada vez maior, então algumas pessoas tiveram a ideia de combinar a placa flexível com a placa rígida para formar uma 'placa composta rígida (Rigid flex PCB )', de modo que possa liberar o espaço de soldagem do conector ou da placa flexível para outras peças.

Só a ideia é muito bonita, 'placa composta macia e dura' também tem muitas vantagens, como economia de espaço, redução de perda de transmissão de sinal eletrônico, simplificação de etapas de montagem para redução de jornada de trabalho, mas a realidade é cruel, pois a unidade o preço da placa composta macia e dura não é barato, o custo real de operação é menor do que a placa macia + placa rígida + conector também é caro. Além disso, a produção SMT tem que usar a bandeja do forno (transportadora) para suportar a placa macia, e a manutenção não é conveniente.

'Painéis compostos macios e duros' geralmente são usados ​​apenas em alguns produtos de ordem superior, ou o design do produto tem limitações inerentes.Portanto, 'placa composta macia e dura' pode ser usada como uma opção no projeto e no processo.

Além dos métodos de classificação acima, existem também as seguintes divisões de PCB:

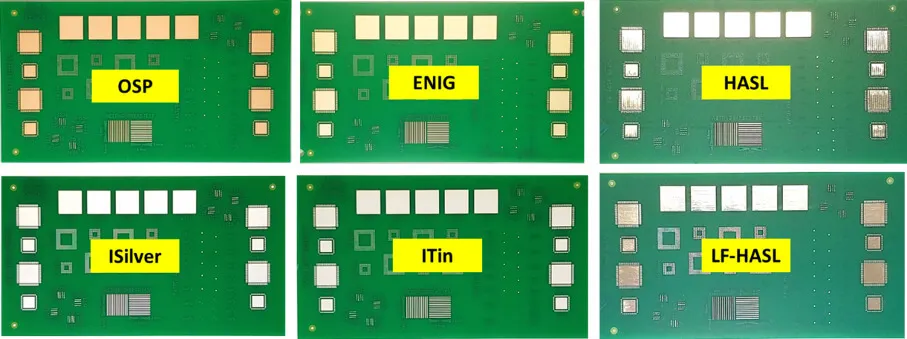

Classificados por tratamento de superfície: OSP, banho de ouro, ENIG(precipitação de ouro/ouro), HASL(spray de estanho), ImSn(estanho), ImAg(prata).

Classificado por aplicação do produto: placa de computador, placa de comunicação, placa de veículo, placa de eletrônicos de consumo, placa de montagem eletrônica (placa transportadora IC).

Classificação pelo número de camadas do circuito: painel único, painel duplo, placa multicamadas.

Classificado por substrato: placa de substrato plástico, placa de substrato cerâmico, substrato de núcleo metálico (substrato de alumínio, substrato de cobre... Etc.).

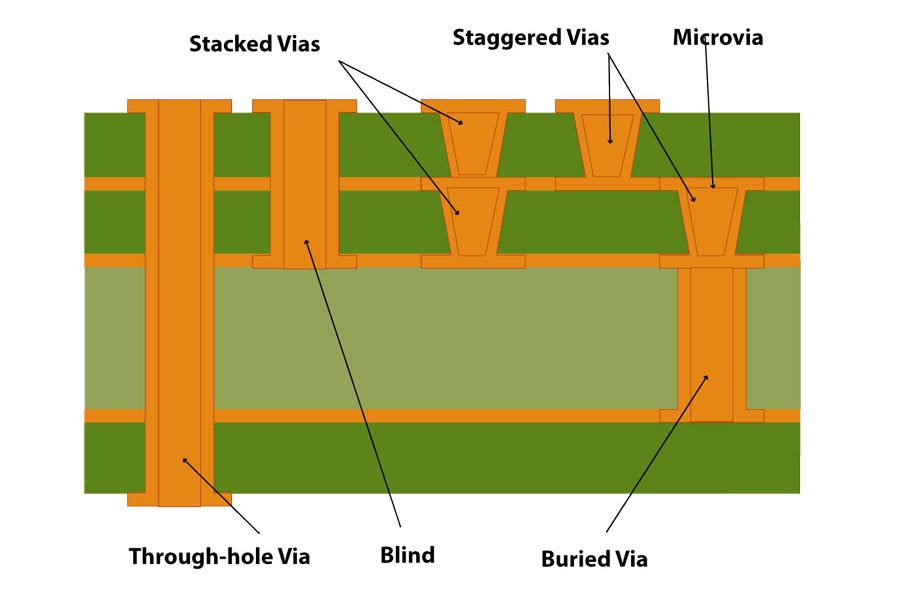

É classificado pela estrutura Through Hole: placa passante (placa Plating-Through-Hole), placa micro-via (placa micro-via), placa furo cego, placa de alta densidade (placa HDI).
