As placas de circuito impressas (PCBs) estão no coração dos dispositivos eletrônicos modernos e são encontrados em quase todos os lugares, de smartphones a máquinas industriais. Apesar de sua onipresença, nem todos os PCBs são iguais. Existem muitos tipos de PCBs, cada um projetado para atender às necessidades específicas de aplicativos. Este artigo explorará os vários tipos de placas de PCB e suas características e aplicações.

#02

PCB do lado do singloe

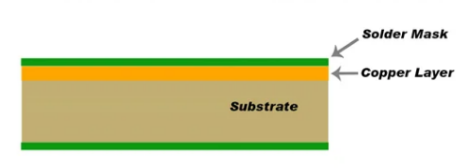

O PCB de um lado é o tipo mais básico e mais simples de PCB. Como o nome sugere, eles têm uma camada condutora de cobre em apenas um lado. Esse tipo de PCB é comumente usado para dispositivos eletrônicos simples.

#03

PCB de dupla face

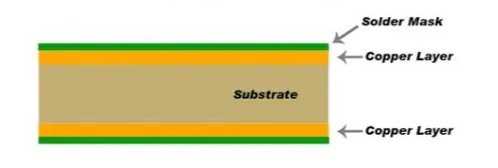

O PCB de dupla face possui uma camada condutora de cobre nos dois lados da placa. Isso permite que os componentes sejam montados em ambos os lados e conexões entre os dois lados através dos orifícios (orifícios perfurados através da placa). Os PCBs em dois lados são mais complexos que os PCBs de um lado e podem suportar dispositivos eletrônicos mais avançados.

#04

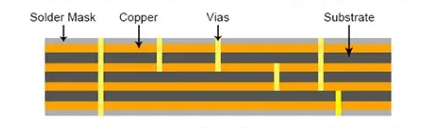

PCB de várias camadas

A PCB de várias camadas consiste em três ou mais camadas de cobre condutor que são unidas por uma camada isolante. Esses PCBs são usados ​​em dispositivos eletrônicos complexos que requerem um alto nível de desempenho e miniaturização. PCBs multicamadas podem ter 4 camadas, 6 camadas, 8 camadas ou ainda mais camadas.

#05

PCB rígido

PCBs rígidos são feitos de material de substrato sólido e não podem ser dobrados ou torcidos. Eles são o tipo de PCB mais amplamente utilizado para uma variedade de aplicações, de dispositivos simples a sistemas complexos. PCBs rígidos podem ser de um lado, duplo verso ou de várias camadas.

#06

Flex PCB

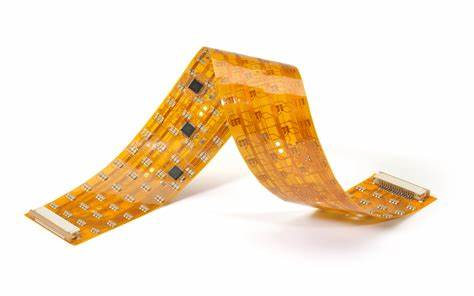

PCBs flexíveis , também conhecidos como circuitos impressos flexíveis (FPC), são feitos de materiais plásticos flexíveis, como poliimidas. Esse tipo de PCB pode ser dobrado, dobrado ou torcido, tornando -o adequado para aplicações com espaço limitado ou formas irregulares. PCBs flexíveis podem ser de um lado, duplo verso ou de várias camadas.

#07

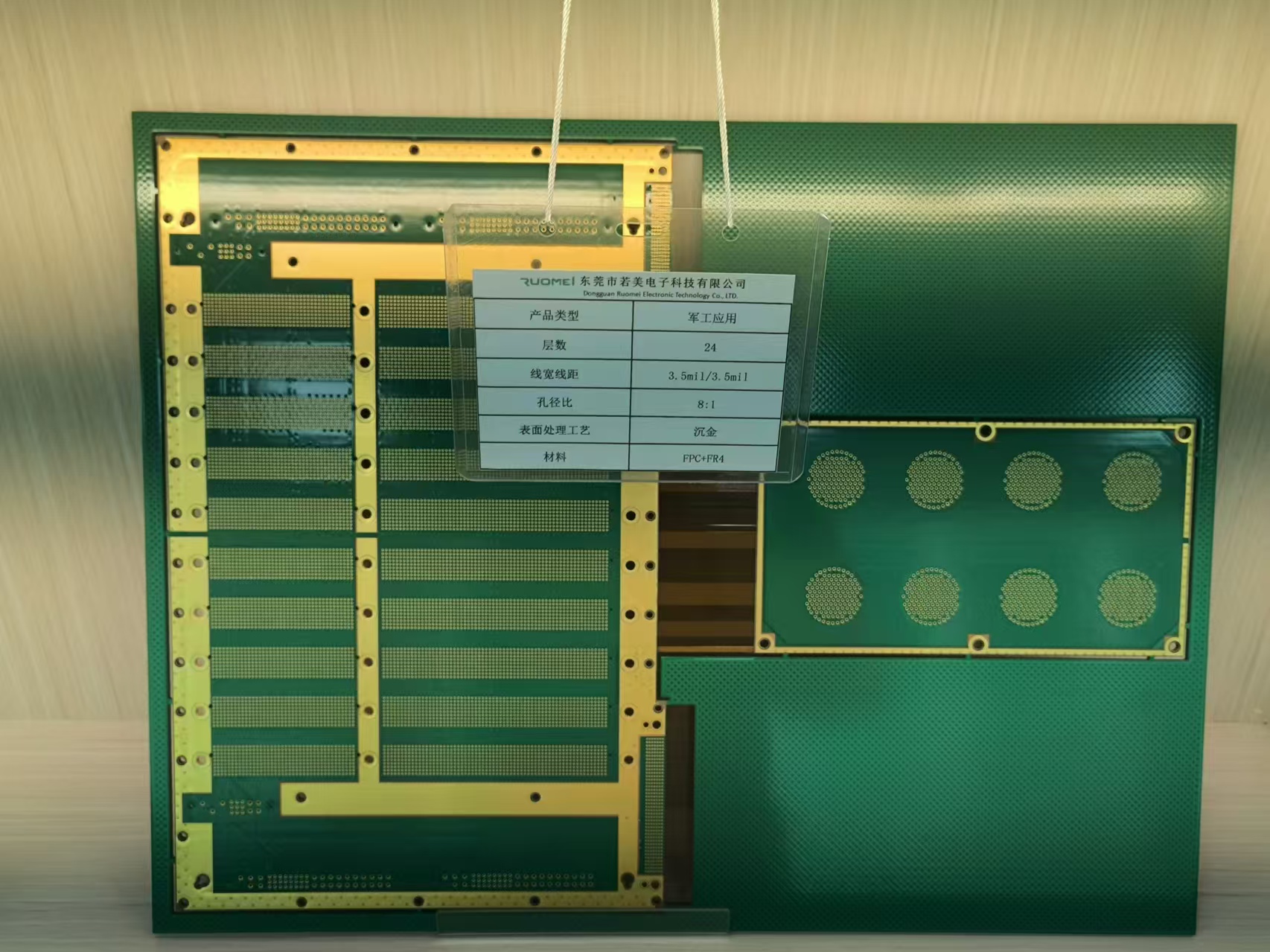

PCB rígido-flex

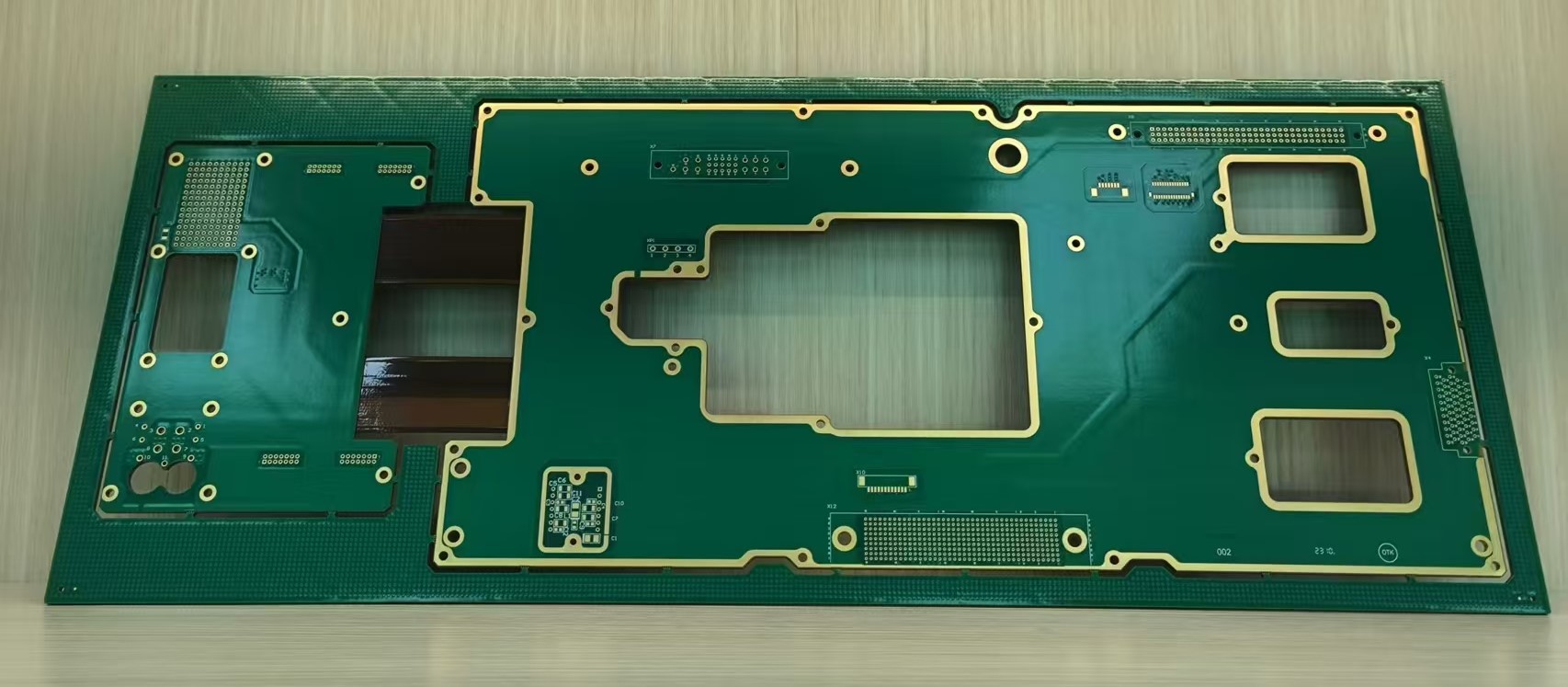

O PCB rígido e flexível combina as características de PCB rígido e PCB flexível. Eles consistem em peças rígidas e flexíveis que permitem que a placa se dobre em algumas áreas, mantendo a integridade estrutural em outras pessoas. Esse tipo de PCB é usado em sistemas eletrônicos complexos que requerem flexibilidade e durabilidade.

#08

PCB de alta frequência

Os PCBs de alta frequência são projetados para operar em altas frequências, normalmente na faixa de 500 MHz a 2GHz. Esses PCBs são usados ​​em aplicações que requerem transmissão de sinal rápido, como radiofrequência (RF) e equipamento de microondas. PCBs de alta frequência requerem materiais especiais e considerações de design para minimizar a perda e a interferência do sinal.

#09

PCB baseado em alumínio

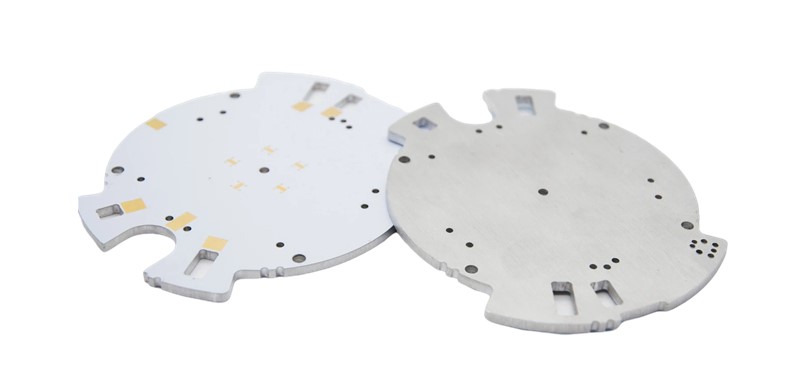

PCBs à base de alumínio usam alumínio como material do substrato em vez do FR4 tradicional. Esse tipo de PCB possui excelente desempenho de dissipação de calor e é ideal para dispositivos que requerem dissipação de calor eficiente. Os PCBs baseados em alumínio são comumente usados ​​em aplicações de alta potência.
