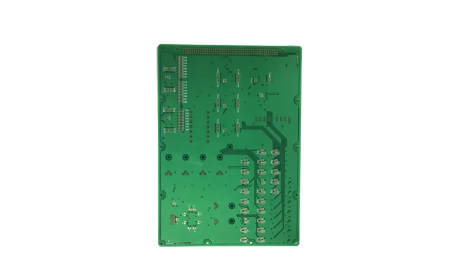

Compreendendo o processo de montagem da PCB: um guia passo a passo

O processo de montagem da placa de circuito impresso (PCB) está no centro da indústria de fabricação de eletrônicos. Todo dispositivo eletrônico, de smartphones a computadores e equipamentos médicos, conta com conjuntos de PCB para sua função. O processo de montagem, embora altamente técnico, é fundamental para garantir que o produto final tenha um desempenho de maneira confiável e eficiente. Compreender as etapas envolvidas na montagem da PCB pode ajudá -lo a apreciar a precisão, o controle de qualidade e a tecnologia que entram na criação dos eletrônicos que usamos todos os dias.

Neste guia, quebraremos o processo de montagem do PCB , explicaremos cada etapa em detalhes e exploraremos o papel dos diferentes componentes na montagem.


O que é montagem de PCB?

Antes de mergulhar no processo, vamos definir o que é a montagem da PCB . O conjunto da PCB refere -se ao processo de conectar vários componentes eletrônicos a uma placa de circuito impressa (PCB) para criar um sistema eletrônico em funcionamento. Esse processo inclui uma variedade de etapas que envolvem solda, colocação de componentes, testes e inspeção para garantir que o produto final atenda aos padrões de qualidade.

Os próprios PCBs são compostos de camadas de material isolante, tipicamente fibra de vidro, com traços condutores de cobre nos quais os componentes eletrônicos são montados. Esses componentes - resistores, capacitores, diodos, microchips e outros - são colocados no quadro de acordo com um design ou esquema detalhado.

O processo pode ser dividido em vários estágios, cada um crítico para garantir a qualidade e a funcionalidade do produto final. Vamos seguir essas etapas uma a uma.


1. Design de PCB e preparação esquemática

Antes que a montagem possa começar, o design da PCB deve ser criado. Esta é uma etapa crucial que garante que o layout da placa seja otimizado para os componentes eletrônicos que ele manterá. Os engenheiros usam software de design de PCB, como Eagle, Altium ou Kicad, para criar um design digital da placa. O design inclui:

  • Colocação de componentes: Determinando as melhores posições para todos os componentes.

  • Vias do circuito: desenhando as vias elétricas (traços) que conectam os componentes.

  • Estrutura da camada: Decidindo quantas camadas a placa terá (por exemplo,, um lado único, duplo-lados ou de várias camadas).

Depois que o design é concluído, ele é convertido em um arquivo Gerber, que é um conjunto de instruções usadas pelos fabricantes de PCB para produzir a placa real. Este arquivo de design é vital porque quaisquer erros nesta fase podem causar erros caros posteriormente no processo de montagem.


2. Fabricação de PCB

A fabricação de PCB é a fabricação da PCB nua ou da placa despovoada. Isso envolve vários processos, incluindo:

  • Formação da camada: Se o PCB for de várias camadas, as camadas serão criadas usando folha de cobre e material isolante. Essas camadas são então laminadas juntas.

  • Gravura: os traços de cobre são gravados na placa para formar as vias necessárias que conectarão os componentes.

  • Perfuração: os orifícios são perfurados no PCB, onde componentes como capacitores, resistores e ICs (circuitos integrados) serão montados. Esta etapa é especialmente importante para os componentes do orifício.

  • PLATAGEM: Os orifícios perfurados são revestidos com uma camada de cobre para garantir a condutividade elétrica.

Uma vez concluído o processo de fabricação, o PCB nu está pronto para a montagem. Nesse ponto, pode ser inspecionado, limpo e testado visualmente para garantir que atenda às especificações.


3. Aplicação de pasta de solda

Uma das etapas principais no conjunto da PCB é a aplicação da pasta de solda, uma mistura de solda e fluxo em pó. Esta pasta é aplicada às almofadas do PCB onde os componentes serão colocados. O objetivo da pasta de solda é manter os componentes temporariamente e permitir que eles sejam soldados no quadro.

A pasta de solda é normalmente aplicada usando um estêncil de pasta de solda, alinhado com o PCB. O estêncil permite que a pasta seja aplicada com precisão às áreas certas no quadro, evitando o excesso de pasta que pode causar defeitos.


4. Colocação de componentes

Depois que a pasta de solda é aplicada, o próximo passo é colocar os componentes na placa. Isso normalmente é feito por máquinas automatizadas chamadas máquina de pick-and-place. A máquina capta cada componente de um carretel ou bandeja, alinha -o com as almofadas correspondentes no PCB e a coloca em posição.

Para componentes pequenos ou delicados, como dispositivos de montagem de superfície (SMDs), a máquina de seleção e lugar é altamente precisa, garantindo que os componentes sejam colocados com tolerância mínima. Para componentes maiores, como peças passadas, o processo pode ser feito manualmente ou usando um braço robótico.

A colocação adequada é crucial porque o desalinhamento pode resultar em solda baixa, problemas de funcionalidade ou até danos aos componentes.


5. Solda de refluxo

Depois que os componentes são colocados no PCB, a próxima etapa é soldá -los no lugar. A soldagem de reflexão é o método mais comum usado para isso, especialmente para componentes de montagem de superfície.

O PCB é passado através de um forno de reflexão, que gradualmente aquece a placa a uma temperatura que derrete a pasta de solda. A solda fundida forma uma conexão permanente entre os cabos do componente e as almofadas no PCB. À medida que a prancha esfria, a solda solidifica, protegendo os componentes no lugar.

A soldagem do refluxo é um processo delicado, e o controle do perfil de temperatura é fundamental para garantir que as juntas de solda sejam confiáveis ​​e livres de defeitos. A temperatura muito alta pode danificar os componentes, enquanto uma temperatura muito baixa pode resultar em juntas de solda fracas.


6. Soldagem de ondas (para componentes do orifício)

Enquanto a solda de refluxo é usada para componentes de montagem de superfície, a solda de ondas é usada para componentes de orifício por meio do buraco, como conectores e chips maiores. Nesse processo, o PCB é passado sobre uma onda de solda fundida. A solda flui através dos orifícios do PCB e cria fortes conexões elétricas entre os cabos do componente e as almofadas de cobre.

A solda de onda é normalmente usada para componentes que requerem uma conexão mecânica mais robusta. Também é usado para produção de alto volume devido à sua eficiência.


7. Inspeção e teste

Depois que os componentes são soldados na placa, o PCB passa por vários processos de inspeção e teste para garantir que atenda aos padrões de qualidade. Esses testes podem incluir:

  • Inspeção visual: Um técnico inspeciona a placa visualmente para verificar defeitos óbvios, como componentes desalinhados, pontes de solda ou peças ausentes.

  • Inspeção óptica automatizada (AOI): As máquinas AOI usam câmeras e sensores para inspecionar o PCB quanto a defeitos como problemas de solda, erros de colocação de componentes ou danos durante a fabricação.

  • Inspeção de raios-X: Para placas mais complexas, especialmente aquelas com componentes ocultos ou empilhados, uma inspeção de raios-X é usada para garantir que as juntas de solda estejam intactas e os componentes sejam colocados corretamente.

  • Teste funcional: a placa também pode passar por testes funcionais, onde é ligado e testado para a operação correta. Isso garante que o PCB tenha o desempenho do esperado.

Essas inspeções ajudam a identificar e corrigir qualquer problema antes que o produto seja finalizado.


8. Assembléia e embalagem final

Depois que o PCB passar por inspeção e teste, ele está pronto para os estágios finais da montagem. Isso pode envolver etapas adicionais como:

  • A fixação do componente (por exemplo, dissipadores de calor, conectores ou parafusos).

  • Encapsulamento ou envasamento (para proteger os componentes da umidade, poeira ou vibração).

  • Conjunto do gabinete (se o PCB fizer parte de um produto maior).

Finalmente, o PCB é embalado com cuidado para evitar danos durante o transporte e é enviado para a próxima etapa do processo de fabricação, o que pode ser integração em um sistema maior ou no teste final do produto.


Conclusão

O processo de montagem da PCB é um procedimento altamente detalhado e orientado a precisão que requer uma coordenação cuidadosa de várias etapas. Do design inicial aos testes finais, todas as etapas do processo desempenham um papel crítico para garantir que o PCB montado funcione de maneira confiável e atenda aos padrões de qualidade.

Seja em eletrônicos de consumo, dispositivos médicos ou máquinas industriais, a montagem de PCBs é uma parte fundamental da fabricação moderna de eletrônicos. À medida que a tecnologia continua avançando, os métodos e ferramentas usados ​​no conjunto da PCB provavelmente evoluirão, tornando -se ainda mais eficiente e preciso.

Ao entender as etapas envolvidas na montagem da PCB, podemos obter uma apreciação mais profunda pela complexidade e precisão necessárias para criar os dispositivos em que confiamos diariamente.
