Considerações e soluções comuns de design de PCB

1721378429666

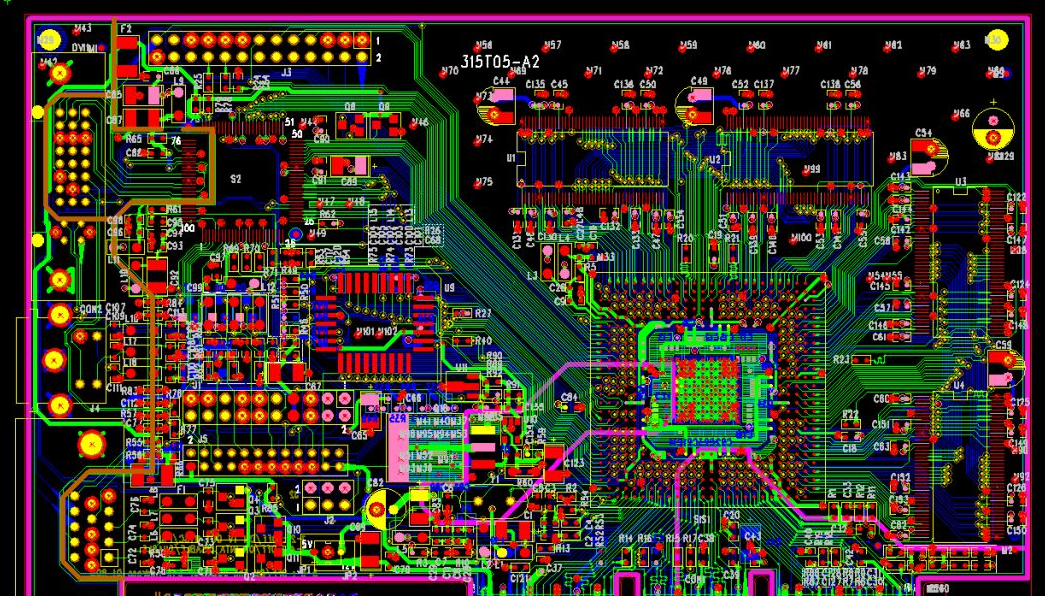

Este artigo investiga as principais considerações sobre roteamento de PCB que os designers devem ter em mente .


l InDesign de PCB, 7 Considerações sobre roteamento de PCB

l Hcomo avaliar e otimizar a eficiência da fiação de energia?

l HComo você escolhe a topologia de energia correta para atender às necessidades de sua aplicação específica?

To evite armadilhas comuns e obtenha uma placa de circuito de alta qualidade. Todas elas são dignas de nossa discussão.

O projeto e a fabricação de placas de circuito impresso (PCBs) são um processo meticuloso que requer consideração cuidadosa de vários fatores para garantir desempenho, confiabilidade e capacidade de fabricação ideais.Um aspecto crítico do projeto de PCB é o roteamento, que envolve o layout dos caminhos elétricos que conectam os componentes da placa.O roteamento inadequado pode levar a problemas de integridade do sinal, interferência eletromagnética (EMI) e até mesmo falha de componentes.

1. Roteamento de energia PCB

O roteamento de energia é um aspecto fundamental do projeto de PCB que, se não for tratado corretamente, pode levar a problemas como quedas de tensão, ruído e problemas térmicos.Para garantir o fornecimento eficiente de energia, é crucial:

· Use traços largos: Traços mais amplos podem suportar correntes mais altas sem queda excessiva de tensão.

· Mantenha a energia e os planos terrestres próximos: Isso reduz a indutância e melhora o fornecimento de energia.

· Evite cantos afiados: Cantos agudos podem causar aglomeração de corrente e aumentar a resistência.

· Use capacitores de desacoplamento: Coloque capacitores de desacoplamento próximos aos componentes que consomem energia para fornecer energia estável e reduzir o ruído.

2. Ângulos de roteamento de PCB

Os ângulos usados ​​no roteamento da PCB podem impactar significativamente o desempenho da placa.Ângulos agudos e ângulos retos podem causar reflexões de sinal e alterações de impedância:

· Use ângulos de 45 graus ou 90 graus: Esses ângulos são geralmente preferidos para sinais de alta velocidade para reduzir os reflexos.

· Evite ângulos agudos: Ângulos agudos podem causar problemas de integridade do sinal;use curvas ou ângulos obtusos.

3. Distância entre sinais de alta velocidade

Manter uma distância apropriada entre sinais de alta velocidade é crucial para evitar interferências e garantir a integridade do sinal:

· Siga as recomendações do fabricante: Diferentes materiais e designs de PCB têm diferentes requisitos de espaçamento mínimo.

· Use planos terrestres: Os planos terrestres podem ajudar a proteger os sinais e reduzir a diafonia.

· Considere a análise de integridade de sinal: Ferramentas como a análise SI podem ajudar a determinar o espaçamento ideal para sinais de alta velocidade.

4. Esboços de roteamento de PCB

Stubs, ou extensões indesejadas de rastreamentos, podem causar reflexões de sinal e degradar o desempenho.Minimizar ou eliminar stubs é essencial:

· Evite extensões desnecessárias: Mantenha os traços tão curtos e diretos quanto possível.

· Use stubs de impedância controlada: Se forem necessários stubs, projete-os com impedância controlada para minimizar reflexões.

5. Descontinuidades de impedância no roteamento de PCB

Descontinuidades de impedância podem levar a reflexões de sinal e perda de integridade do sinal.Garantir uma impedância consistente é fundamental:

· Manter a largura e a espessura do traço: Dimensões de traço consistentes ajudam a manter a continuidade da impedância.

· Use camadas de controle de impedância: Microvias e camadas de impedância controlada podem ajudar a gerenciar a impedância em toda a linha.

6. Sinais diferenciais de alta velocidade em PCB

A sinalização diferencial é usada para transmitir dados por longas distâncias com o mínimo de ruído.O roteamento adequado desses sinais é fundamental:

· Pares de rotas próximos: Os pares diferenciais devem ser mantidos próximos para manter a impedância equilibrada e reduzir a diafonia.

· Evite cruzamentos: Se forem necessários cruzamentos, use padrões serpentinos ou ângulos de 90 graus para minimizar o impacto.

7. Comprimento igual de traços de sinal no PCB

Equalizar o comprimento dos traços de sinal, especialmente em sinalização diferencial e de alta velocidade, é crucial para manter o tempo e reduzir a distorção:

· Use técnicas de correspondência: técnicas como correspondência de comprimento de rastreamento, correspondência de stub ou uso de linhas de atraso podem ajudar a equalizar comprimentos de rastreamento.

· Considere o layout do quadro: O layout geral da placa pode influenciar o comprimento do traço e deve ser planejado adequadamente.

Conclusão

O roteamento de PCB é uma tarefa complexa que requer um conhecimento profundo dos princípios da engenharia elétrica e considerações práticas de projeto.Prestando atenção ao roteamento de energia, ângulos de roteamento, espaçamento de sinal, gerenciamento de stub, controle de impedância, sinalização diferencial e correspondência de comprimento de traço, os projetistas podem evitar problemas comuns e criar PCBs confiáveis, eficientes e de alto desempenho.À medida que a tecnologia avança e os projetos de PCB se tornam mais complexos, manter-se informado e aplicar as melhores práticas em roteamento de PCB será essencial para o sucesso na indústria eletrônica.

4 foto

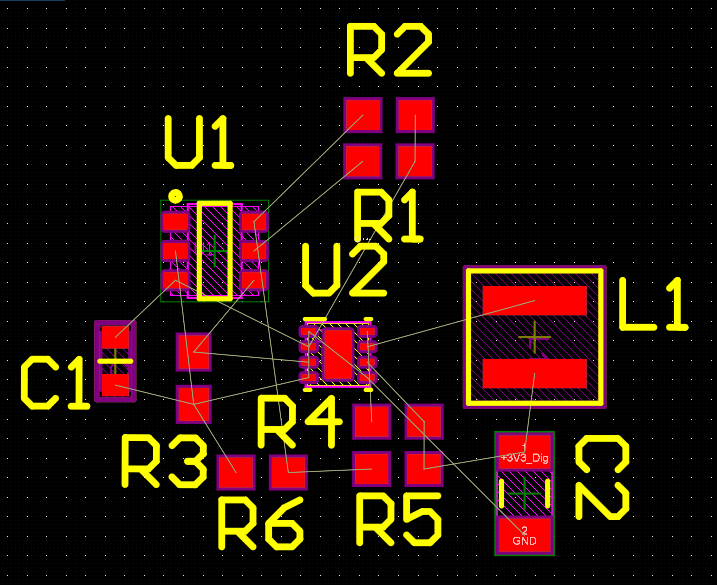

No projeto de PCB, avaliar e otimizar a eficiência do roteamento de energia é a chave para garantir operação e desempenho estáveis ​​do circuito.Aqui estão algumas maneiras de avaliar e otimizar a eficiência da fiação de energia:

Determine os requisitos de energia:

Analise os requisitos de energia do circuito, incluindo tensão, corrente e potência.

Determine as características de carga da fonte de alimentação, como resposta transitória e requisitos de ondulação.

Layout racional da fonte de alimentação e plano de aterramento:

Projete largura suficiente para linhas de energia e fios terra para reduzir a resistência e a queda de tensão.

Usando uma PCB multicamadas, coloque a fonte de alimentação e o plano de aterramento próximos um do outro para formar um bom loop.

Use a topologia correta:

Escolha a topologia de energia correta com base na complexidade do circuito e nos requisitos de energia, como reguladores lineares, reguladores de comutação ou fontes de alimentação polifásicas.

Minimize a área do circuito de energia:

A redução da área do circuito de energia pode reduzir a interferência eletromagnética e a radiação.

Evite formar uma grande área circular ao redor do cabo de alimentação.

Use capacitores de desacoplamento:

Adicione capacitores de desacoplamento em pontos-chave da linha de energia para filtrar ruídos de alta frequência.

Selecione o valor e o tipo de capacitância apropriados para garantir que o capacitor seja eficaz na faixa de frequência desejada.

Otimize o caminho de roteamento:

Minimize o comprimento da linha de energia para reduzir a impedância da linha e a queda de tensão.

Evite linhas de energia paralelas e linhas de sinal de alta velocidade para reduzir diafonia.

Use a rede elétrica:

Para redes de energia complexas, o uso de um layout de rede pode proporcionar uma distribuição de energia mais uniforme.

Execute a análise térmica:

Avalie o desempenho térmico dos cabos de alimentação e componentes para garantir que não superaqueçam sob condições operacionais.

Usando ferramentas de simulação:

Use ferramentas de simulação em software de design de PCB, como análise de integridade de sinal e análise de integridade de energia, para prever o desempenho da fiação de energia.

Implemente verificações de projeto 3D:

Use verificações de projeto 3D para avaliar o layout físico da fiação e dos componentes para garantir que não haja interferência mecânica.

11.Realize testes de protótipo:

Teste a fiação de alimentação no hardware real para verificar se o projeto atende aos requisitos de desempenho do circuito.

12.Iteração contínua:

Com base nos resultados dos testes e na análise de simulação, o projeto é iterado até que a eficiência ideal do roteamento de energia seja alcançada.

Através das etapas acima, você pode avaliar e otimizar com eficácia a eficiência do roteamento de energia no projeto de PCB, melhorando assim o desempenho geral e a confiabilidade do circuito.

1721378657405

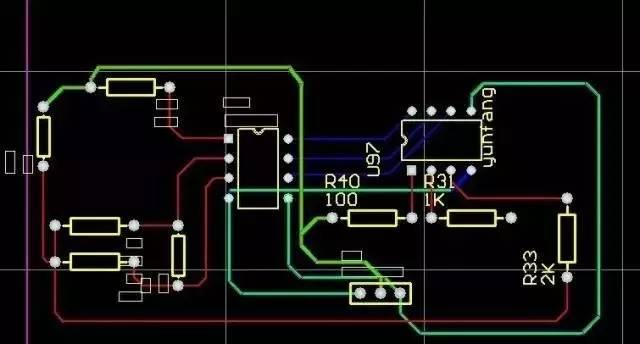

No projeto de PCB, como escolher a topologia de fonte de alimentação correta para atender às necessidades de uma aplicação específica?

1.Entenda os requisitos da aplicação:

Determine os requisitos de tensão e corrente da aplicação.

Avalie alterações de carga, incluindo inicialização, operação normal e pico de carga.

2.Determine as características de saída:

Determine a estabilidade desejada da tensão de saída e os requisitos de ondulação com base nos requisitos da aplicação.

3.Selecione o tipo de fonte de alimentação:

Escolha uma fonte de alimentação linear ou chaveada de acordo com suas necessidades.

As fontes de alimentação lineares são simples, mas menos eficientes e adequadas para aplicações com requisitos de baixa potência e baixo ruído.

As fontes de alimentação chaveadas são eficientes e adequadas para aplicações com alta potência e altos requisitos de ruído.

4.Avalie a eficiência e o gerenciamento térmico:

Avalie a eficiência de diferentes topologias e selecione fontes de energia com eficiência energética para reduzir a perda de calor.

Considere opções de resfriamento, como usar um radiador ou ventilador.

5.Considere tamanho e custo:

Selecione uma topologia de energia com volume apropriado com base nas restrições de espaço do aplicativo.

Avalie a relação custo-benefício de diferentes topologias.

6.Selecione o método de controle apropriado:

Determine o tipo de controle necessário, como controle analógico, digital ou híbrido.

7.Analise a compatibilidade eletromagnética (EMC):

Avalie a interferência eletromagnética e a capacidade anti-interferência de diferentes topologias.

8.Considere a faixa de tensão de entrada:

Dependendo do ambiente de aplicação, selecione uma topologia de energia que possa acomodar flutuações de tensão de entrada.

9.Avalie a taxa de ajuste de carga e a taxa de ajuste da linha:

Certifique-se de que a topologia de energia possa se adaptar às alterações de carga e de tensão de entrada.

10.Usando ferramentas de simulação:

O software de simulação é usado para avaliar o desempenho de diferentes topologias de fontes de alimentação.

11.Considere o design modular:

Para sistemas complexos, considere usar um projeto de fonte de alimentação modular para simplificar o projeto e a manutenção.

12.Avalie os padrões de segurança:

Certifique-se de que a topologia de energia selecionada atenda aos padrões e regulamentos de segurança relevantes.

13.Realize testes de protótipo:

Crie protótipos e realize testes reais para verificar se a topologia de energia atende a todos os requisitos de projeto.

14.Obtenha aconselhamento profissional:

Consulte um especialista ou fornecedor em design de fontes de alimentação para obter suporte técnico, se necessário.

15.Iteração contínua:

De acordo com os resultados do teste e feedback, o design é otimizado iterativamente.
