História do desenvolvimento da tecnologia PCB

História de desenvolvimento da tecnologia PCB

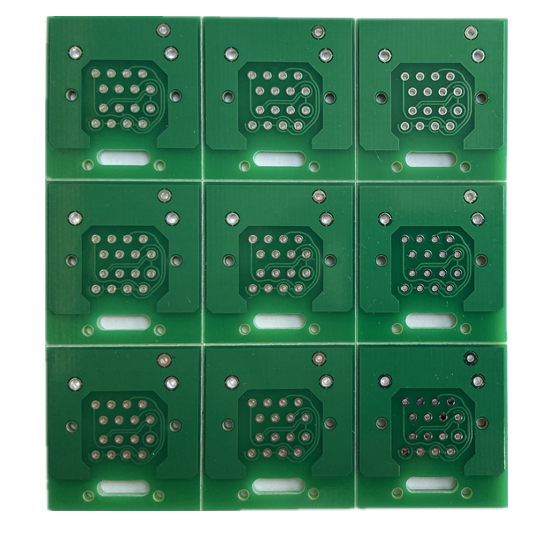

A placa de circuito impresso (PCB) é um componente essencial na eletrônica moderna, servindo como base sobre a qual os componentes eletrônicos são montados e interconectados.Suas origens remontam ao início do século 20, quando a necessidade de dispositivos eletrônicos mais compactos e eficientes se tornou aparente.A evolução do PCB tem sido uma jornada notável, impulsionada pelos avanços tecnológicos e pela demanda cada vez maior por dispositivos eletrônicos menores, mais potentes e mais confiáveis.

Os primeiros anos: da fiação ponto a ponto aos circuitos impressos

A placa de circuito impresso (PCB) é um componente essencial na eletrônica moderna, servindo como base sobre a qual os componentes eletrônicos são montados e interconectados.Suas origens remontam ao início do século 20, quando a necessidade de dispositivos eletrônicos mais compactos e eficientes se tornou aparente.A evolução do PCB tem sido uma jornada notável, impulsionada pelos avanços tecnológicos e pela demanda cada vez maior por dispositivos eletrônicos menores, mais potentes e mais confiáveis.

Os primeiros anos: da fiação ponto a ponto aos circuitos impressos

Nos primórdios da eletrônica, os componentes eram interconectados por meio de uma técnica conhecida como fiação ponto a ponto.Esse método envolvia conectar manualmente cada componente aos outros usando fios individuais, o que era um processo demorado e sujeito a erros.À medida que os dispositivos eletrônicos se tornaram mais complexos, a abordagem de fiação ponto a ponto tornou-se cada vez mais impraticável.

O primeiro passo significativo para o desenvolvimento da placa de circuito impresso foi a introdução do conceito de “circuito impresso” na década de 1920.Esta forma inicial de PCB consistia em uma superfície plana isolante com caminhos condutores impressos ou gravados nela, permitindo que os componentes fossem soldados diretamente na placa.

Principais desenvolvimentos nos primeiros anos

Ano

Desenvolvimento

1925

Charles Ducas patenteia o primeiro circuito impresso nos Estados Unidos.

1936

Paul Eisler cria a primeira placa de circuito impresso prática nos Laboratórios Centrais de Pesquisa da Grã-Bretanha.

1943

O Exército dos Estados Unidos usa placas de circuito impresso no fusível de proximidade para munições antiaéreas durante a Segunda Guerra Mundial.

1948

O National Bureau of Standards (agora NIST) publica um relatório sobre técnicas de circuito impresso.

A ascensão do PCB moderno: do unilateral ao multicamada

À medida que crescia a demanda por dispositivos eletrônicos mais complexos, as limitações das placas de circuito impresso de um só lado tornaram-se aparentes.A introdução de PCBs dupla face e multicamadas marcou um avanço significativo na área.

PCBs de dupla face

Os PCBs dupla face, introduzidos na década de 1960, permitiram a colocação de componentes em ambos os lados da placa, duplicando efetivamente o espaço disponível.Esta inovação permitiu designs mais compactos e reduziu o tamanho geral dos dispositivos eletrônicos.

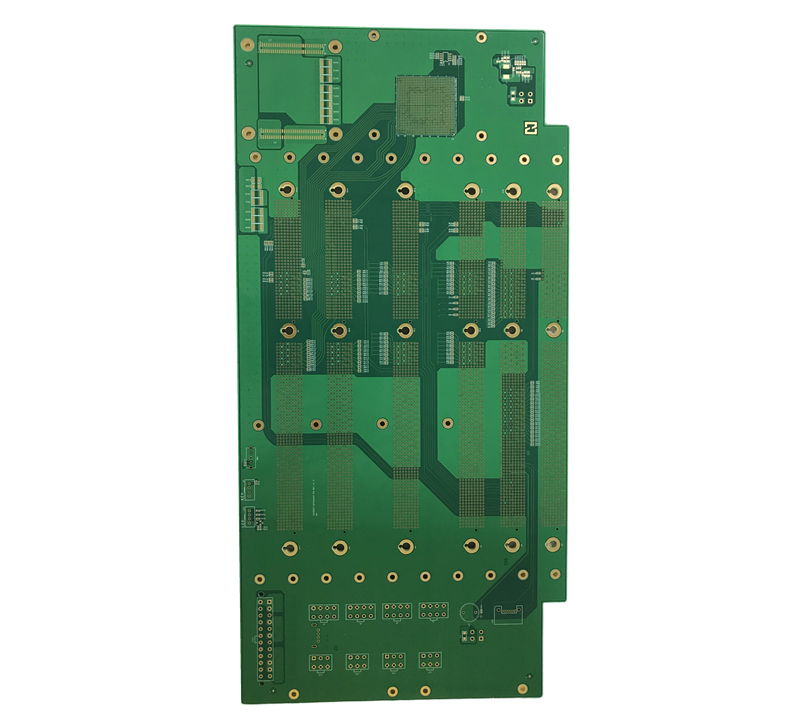

PCBs multicamadas

O próximo marco importante foi o desenvolvimento de PCBs multicamadas, que consistiam em múltiplas camadas condutoras imprensadas entre materiais isolantes.Essas placas permitiram uma densidade ainda maior de componentes e interconexões mais complexas, abrindo caminho para a miniaturização de dispositivos eletrônicos e o desenvolvimento de sistemas computacionais de alto desempenho.

Avanços nos processos de fabricação de PCB

À medida que a demanda por PCBs aumentava, também aumentava a necessidade de processos de fabricação mais eficientes e confiáveis.A introdução de várias técnicas de fabricação revolucionou a indústria de PCB, permitindo a produção em massa e melhorando o controle de qualidade.

Processos de Fabricação Subtrativos

Os primeiros processos de fabricação de PCB eram subtrativos, envolvendo a remoção de cobre indesejado de um substrato revestido de cobre.Esses processos incluíram:

Gravura Química: Um material fotorresistente é aplicado à placa revestida de cobre e o padrão de circuito desejado é transferido usando um processo fotográfico.O cobre exposto é então removido com produtos químicos, deixando o padrão de circuito desejado.

Fresagem Mecânica: Uma fresadora controlada por computador é usada para remover o cobre indesejado do substrato, criando o padrão de circuito desejado.

Processos de Fabricação Aditiva

Em contraste com os processos subtrativos, as técnicas de fabricação aditiva envolvem a construção de padrões condutores em um substrato, em vez de remover material.Esses processos incluem:

Galvanoplastia: Uma fina camada de material condutor é depositada sobre um substrato não condutor usando um processo eletroquímico.

Metalização Direta: Um padrão condutor é impresso ou depositado diretamente em um substrato não condutor usando várias técnicas, como impressão a jato de tinta ou deposição de aerossol.

Tecnologia de montagem em superfície (SMT) e miniaturização

A introdução da tecnologia de montagem em superfície (SMT) na década de 1980 revolucionou a indústria de PCB ao permitir o uso de componentes menores e com densidades de componentes mais altas.Em vez de inserir componentes através de furos na PCB, os componentes SMT são montados diretamente na superfície da placa, permitindo designs mais compactos e melhor desempenho.

O SMT, combinado com os avanços nos processos e materiais de fabricação de PCBs, abriu caminho para a miniaturização de dispositivos eletrônicos, levando ao desenvolvimento de eletrônicos portáteis, como laptops, smartphones e dispositivos vestíveis.

Tendências modernas de PCB e desenvolvimentos futuros

A indústria de PCB continua a evoluir, impulsionada pela demanda por dispositivos eletrônicos menores, mais potentes e mais eficientes.Algumas das tendências atuais e desenvolvimentos futuros na área de PCBs incluem:

PCBs de interconexão de alta densidade (HDI)

Os PCBs HDI apresentam traços condutores extremamente finos e interconexões de alta densidade, permitindo a integração de mais componentes e funcionalidades em um espaço menor.Essas placas são essenciais para o desenvolvimento de eletrônicos avançados, como sistemas de computação de alto desempenho e produtos eletrônicos de consumo de última geração.

PCBs Rígidos-Flexíveis

Os PCBs rígidos-flexíveis combinam as propriedades de circuitos rígidos e flexíveis, permitindo a integração de seções rígidas com interconexões flexíveis.Esta tecnologia é particularmente útil em aplicações onde são necessárias flexibilidade e compacidade, como em dispositivos vestíveis e robótica.

Tecnologia de Componentes Incorporados

A tecnologia de componentes incorporados envolve a incorporação de componentes passivos, como resistores e capacitores, diretamente no substrato da PCB, reduzindo ainda mais o tamanho geral e melhorando o desempenho dos dispositivos eletrônicos.

Materiais e substratos avançados

O desenvolvimento de novos materiais e substratos para PCBs é uma área de pesquisa contínua.Materiais avançados, como polímeros de cristal líquido (LCPs) e materiais dielétricos de baixa perda, oferecem propriedades elétricas melhoradas, desempenho térmico e estabilidade dimensional, permitindo o projeto de dispositivos eletrônicos de alta frequência e alta velocidade.

Perguntas frequentes (FAQ)

O que é uma placa de circuito impresso (PCB)?Uma placa de circuito impresso (PCB) é uma placa isolante plana com caminhos condutores impressos ou gravados nela, permitindo que componentes eletrônicos sejam montados e interconectados.

Qual foi o primeiro passo significativo para o desenvolvimento do PCB?O primeiro passo significativo foi a introdução do conceito de “circuito impresso” na década de 1920, onde caminhos condutores eram impressos ou gravados em uma superfície plana isolante, permitindo que os componentes fossem soldados diretamente na placa.

Qual é a diferença entre PCBs de face única, dupla face e multicamadas?PCBs de face única possuem caminhos condutores e componentes em um lado da placa, enquanto PCBs de dupla face possuem componentes em ambos os lados.Os PCBs multicamadas consistem em múltiplas camadas condutoras imprensadas entre materiais isolantes, permitindo uma densidade de componentes ainda maior e interconexões mais complexas.

O que é tecnologia de montagem em superfície (SMT)?A tecnologia de montagem em superfície (SMT) envolve a montagem de componentes eletrônicos diretamente na superfície da placa de circuito impresso, em vez de inseri-los através de orifícios na placa.Essa tecnologia possibilitou a miniaturização de dispositivos eletrônicos e maiores densidades de componentes.

Quais são algumas tendências atuais e desenvolvimentos futuros na indústria de PCB?Algumas tendências atuais e desenvolvimentos futuros incluem PCBs de interconexão de alta densidade (HDI), PCBs rígidos e flexíveis, tecnologia de componentes incorporados e o desenvolvimento de materiais e substratos avançados para melhores propriedades elétricas e desempenho térmico.
