No domínio da fabricação eletrônica, duas técnicas de montagem proeminentes revolucionaram a forma como os dispositivos eletrônicos são produzidos: Tecnologia de Montagem em Superfície (SMT) e Pacote Duplo em Linha (DIP). Essas tecnologias não apenas transformaram o processo de fabricação, mas também impactaram significativamente a miniaturização, o desempenho e a confiabilidade dos produtos eletrônicos.

Tecnologia de montagem em superfície (SMT)

SMT é um método de montagem de componentes eletrônicos na superfície de uma placa de circuito impresso (PCB) sem inseri-los nos orifícios. É amplamente reconhecido por sua capacidade de aumentar a densidade dos componentes em uma PCB, o que é crucial para dispositivos eletrônicos modernos que exigem compacidade e alto desempenho. A SMT revolucionou a indústria eletrônica ao permitir a produção de eletrônicos menores, mais leves e mais complexos. dispositivos. É particularmente adequado para montagem de alta densidade e produção em massa.

1. Principais recursos do SMT

• Alta densidade: Permite que um maior número de componentes sejam colocados em uma área menor.

• Automação: O processo é altamente automatizado, reduzindo custos de mão de obra e melhorando a eficiência da produção.

• Velocidade: Os processos SMT são significativamente mais rápidos, o que é essencial para a produção em massa.

• Confiabilidade: Componentes montados em superfície oferecem melhor desempenho térmico e risco reduzido de danos durante a montagem.

2. Processo de operação SMT: um guia passo a passo

A Tecnologia de Montagem em Superfície (SMT) é um método líder usado na indústria eletrônica para montagem de componentes eletrônicos na superfície de placas de circuito impresso (PCBs). O processo SMT envolve várias etapas importantes, incluindo impressão de pasta de solda, colocação de componentes, soldagem por refluxo e inspeção óptica automática (AOI). Aqui está uma visão detalhada de cada estágio do processo de operação SMT.

1. Impressão em pasta de solda

O processo SMT começa com a impressão da pasta de solda, uma etapa crítica que estabelece a base para a fixação dos componentes.

• Propósito: Aplique uma quantidade precisa de pasta de solda nas almofadas designadas do PCB.

• Equipamento: Impressoras de estêncil ou impressoras de tela são usadas para garantir uma deposição precisa.

• Processo: A impressora usa um estêncil com aberturas que correspondem às almofadas dos componentes. A pasta é espalhada pelo estêncil, preenchendo as aberturas para criar os padrões necessários no PCB.

2. Colocação de Componentes

Após a aplicação da pasta de solda, o próximo passo é a colocação dos componentes, onde os componentes individuais são colocados com precisão na PCB.

• Propósito: Posicione os componentes de montagem em superfície (SMCs) na pasta de solda impressa.

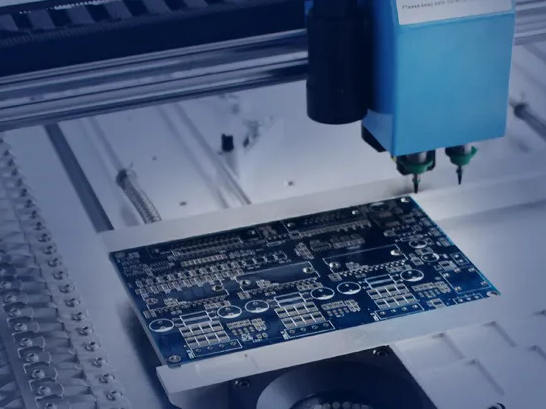

• Equipamento: As máquinas pick-and-place são dispositivos automatizados que posicionam os componentes com precisão.

• Processo: A máquina usa um bico de vácuo para pegar os componentes de seus alimentadores e colocá-los na placa de circuito impresso, alinhando-os com as almofadas de pasta de solda.

3. Soldagem por refluxo

Depois que os componentes são colocados, o PCB passa por soldagem por refluxo, onde a pasta de solda é derretida para fixar os componentes no lugar.

• Propósito: Para derreter a pasta de solda, criando uma junta sólida entre o componente e a PCB.

• Equipamento: Fornos de refluxo com múltiplas zonas de aquecimento são utilizados para este processo térmico.

• Processo: O PCB entra no forno de refluxo, que possui um perfil de temperatura controlado. O calor ativa a pasta de solda, fazendo com que ela derreta e flua, criando uma ligação forte quando ela esfria e solidifica.

4. Inspeção Óptica Automática (AOI)

Assim que a soldagem for concluída, o PCB é inspecionado por meio de inspeção óptica automática para garantir qualidade e precisão.

• Propósito: Para verificar se os componentes estão corretamente colocados, orientados e soldados.

• Equipamento: As máquinas AOI usam câmeras de alta resolução e software avançado para inspeção.

• Processo: O AOI verifica o PCB, comparando a junta de solda real e o posicionamento do componente com os parâmetros esperados. Ele identifica defeitos como componentes faltantes, orientação incorreta ou pontes de solda.

3. Precauções SMT:

No processo SMT (Tecnologia de Montagem em Superfície), existem várias considerações importantes para garantir desempenho e qualidade ideais dos conjuntos eletrônicos. Aqui estão alguns pontos importantes a serem considerados:

1. Cozimento de componentes e PCB: Esta etapa é crucial para remover a umidade que pode ter sido absorvida pela PCB e pelos componentes durante o armazenamento. O cozimento ajuda a prevenir choque térmico e danos potenciais durante o processo de refluxo.

2. Proteção de eletricidade estática: Os componentes SMT são sensíveis à descarga eletrostática (ESD), que pode causar danos ou falhas. É essencial implementar medidas adequadas de proteção contra ESD, como usar tapetes antiestáticos, pulseiras e garantir um ambiente controlado.

3. Parâmetros de impressão de pasta de solda: O controle dos parâmetros de impressão é vital para uma deposição consistente da pasta de solda. Fatores como design do estêncil, pressão do rodo e velocidade podem afetar significativamente a qualidade da impressão da pasta de solda.

4. Perfil de temperatura do forno de refluxo: O perfil de temperatura no forno de refluxo é fundamental para obter boas juntas de solda. Normalmente inclui zonas de pré-aquecimento, imersão, refluxo e resfriamento. Cada zona deve ser cuidadosamente controlada para evitar defeitos como soldagem insuficiente, marcação para exclusão ou ponte de solda.

5. Inspeção e Teste: Após o processo de refluxo, é importante realizar inspeções visuais e testes funcionais para garantir que os componentes estejam corretamente colocados, soldados e funcionando conforme esperado.

6. Limpeza: A limpeza pós-solda ajuda a remover qualquer fluxo residual ou outros contaminantes que possam causar problemas como corrosão ou redução da condutividade elétrica.

7. Revestimento de Conformidade: A aplicação de um revestimento isolante pode proteger a PCB montada de fatores ambientais, melhorando a confiabilidade geral e a longevidade do dispositivo eletrônico.

Ao prestar muita atenção a esses aspectos do processo SMT, os fabricantes podem obter montagens eletrônicas de alta qualidade com maior confiabilidade e desempenho.

A tecnologia DIP (Dual In-line Package) é um método de empacotamento de componentes eletrônicos, como circuitos integrados (ICs), oferecendo vários benefícios importantes para aplicações eletrônicas tradicionais.

4. Visão geral da tecnologia DIP:

• Definição: DIP é um tipo de invólucro de componente eletrônico que contém um IC ou outros dispositivos, apresentando um corpo retangular de plástico ou cerâmica com duas fileiras paralelas de pinos de conexão ou cabos projetando-se dos lados longos.

• Estrutura e Princípio: O pacote DIP consiste em uma placa de suporte de chip, pinos, um invólucro de pacote e uma placa de base. O chip é colocado no centro, com pinos soldados em ambos os lados, formando um arranjo de duas fileiras. O invólucro da embalagem é feito de plástico ou metal para proteger o chip e os pinos, e a placa de base é usada para fixar o invólucro da embalagem na placa de circuito.

Principais recursos dos pacotes DIP:

1. Custo-benefício: Os DIPs são baratos de fabricar e comprar em comparação com pacotes mais avançados.

2. Tamanho compacto: Eles maximizam o uso do espaço do PCB com seu formato denso e retangular.

3. Fácil montagem: Fácil de inserir e soldar manualmente em PCBs.

4. Boa robustez: O invólucro durável de plástico ou cerâmica protege os componentes internos contra danos.

5. Amplamente padronizado: O espaçamento e as dimensões dos pinos padrão estabelecidos garantem a compatibilidade.

6. Montagem de soquete universal: Os soquetes permitem intercambialidade e eliminam a necessidade de soldagem.

7. Flexibilidade: Disponível com contagens de pinos de menos de 10 a 64 para atender a muitos chips.

8. Desempenho térmico: O corpo moldado em plástico ou cerâmica transfere o calor de forma adequada.

9. Orientação Visível: O entalhe mostra rapidamente o alinhamento DIP adequado.

Aplicações:

• Prototipagem: Ideal para prototipagem, eletrônicos de hobby e projetos educacionais devido à montagem passante e menor custo.

• Suporte legado: DIPs de reposição mantêm equipamentos antigos e sistemas de informática clássicos.

• Eletrônica Simples: Muitos ICs básicos, como temporizadores 555 e chips lógicos da série 7400, vêm no formato DIP.

• Faça você mesmo e amadores: Os entusiastas da eletrônica amadora geralmente trabalham com componentes DIP e PCBs passantes.

Vantagens na Eletrônica Tradicional:

• A embalagem DIP fornece um método simples de montagem através do orifício, tornando-a acessível para projetos eletrônicos de pequena escala e para fins educacionais.

• Seu tamanho compacto e disposição padronizada dos pinos o tornam adequado para uma ampla gama de dispositivos eletrônicos, desde eletrônicos de consumo até aplicações industriais.

• A construção robusta dos pacotes DIP garante confiabilidade e durabilidade em sistemas eletrônicos tradicionais onde a proteção física dos componentes é necessária.




5. Processo de operação DIP:

A tecnologia DIP continua sendo uma escolha popular por sua facilidade de uso, versatilidade e economia em aplicações eletrônicas tradicionais, apesar do surgimento de tecnologias de montagem em superfície.

A tecnologia DIP (Dual In-line Package) é um método de empacotamento de componentes eletrônicos, como circuitos integrados (ICs), conhecido por suas duas fileiras de pinos que se projetam das laterais da embalagem retangular, permitindo a inserção em uma placa de circuito ou soquete . Aqui está uma visão geral do processo de operação DIP, destacando as principais etapas e considerações:

1. Inserção Manual (Soldagem Manual)

Nesta etapa, os componentes DIP são inseridos manualmente em seus respectivos orifícios na PCB. Este processo requer um alinhamento cuidadoso para garantir que os pinos estejam posicionados corretamente para soldagem. Atenção especial é dada à resistência da inserção para evitar danos à PCB ou aos componentes adjacentes, bem como garantir a consistência da orientação, posição e altura dos componentes 222.

2. Soldagem por Onda

A soldagem por onda é o processo em que o PCB, agora com componentes DIP inseridos, passa por uma onda de solda fundida. Este método é usado para criar uma conexão mecânica e elétrica entre os pinos do componente e as placas da PCB. A altura da onda deve ser ajustada para ½-⅓ da espessura da placa para evitar problemas como pontes de solda ou danos aos componentes devido à altura excessiva da onda 221.

3. Operações Secundárias

Após a soldagem, operações secundárias podem ser realizadas. Isso pode incluir cortar o comprimento excessivo do pino, retrabalhar juntas de solda ou adicionar componentes adicionais que não foram inseridos durante o processo DIP inicial.

4. Teste em circuito (TIC)

ICT é um método de teste usado para verificar a funcionalidade dos componentes soldados e do PCB como um todo. Este teste automatizado verifica a soldagem correta, a continuidade e a presença de curtos-circuitos ou aberturas no circuito.

Principais considerações para processamento DIP

• Soldabilidade: Garantir que a placa e os componentes tenham boa soldabilidade e estejam livres de contaminação.

• Temperatura de soldagem: Ajustar a temperatura de soldagem para evitar problemas como juntas de solda frias ou oxidação da solda devido ao calor excessivo.

• Altura da Onda: Definir corretamente a altura da crista para evitar defeitos de soldagem.

• Atividade de solda: Melhorar a atividade da solda para garantir uma transferência de calor eficaz e remoção de impurezas.

A tecnologia DIP continua importante na indústria de PCBA, especialmente para aplicações que não requerem a miniaturização oferecida pelas técnicas SMT. É especialmente útil em prototipagem, eletrônica de hobby e para manutenção de sistemas legados onde a montagem através do furo é mais prática

6. Precauções DIP:

Quando se trata do processo DIP (Dual In-line Package) na fabricação de eletrônicos, há várias considerações importantes para garantir a qualidade e a confiabilidade do produto final:

Proteção contra descarga eletrostática (ESD)

• Importância: ESD pode causar danos irreversíveis a componentes eletrônicos sensíveis.

• Melhores práticas: Implemente ambientes de trabalho seguros contra descargas eletrostáticas, incluindo o uso de pulseiras, aventais e tapetes contra descargas eletrostáticas. Treinar pessoal em técnicas de prevenção de ESD.

Verificações de status do equipamento

• Inspeções de rotina: Inspecione regularmente o equipamento quanto a desgaste para evitar mau funcionamento durante a produção.

• Manutenção: Realize cronogramas de manutenção preventiva para garantir que o equipamento opere com desempenho máximo.

Controle de qualidade de soldagem

• Gerenciamento de temperatura: Monitore e controle as temperaturas de soldagem para evitar danos térmicos aos componentes ou PCBs.

• Técnicas de Inspeção: Utilize inspeções visuais, inspeções por raios X e sistemas de inspeção óptica automatizada (AOI) para detectar defeitos de solda, como juntas frias, pontes de solda ou filetes insuficientes.

Operações Secundárias

• Aparar: As operações pós-solda podem incluir o corte do excesso de cabos para garantir o encaixe adequado e reduzir o risco de curto-circuitos.

• Limpeza: Limpe os PCBs montados para remover resíduos de fluxo, que podem afetar o desempenho e a confiabilidade do dispositivo eletrônico.

Teste em circuito (TIC)

• Teste: Realize TIC para verificar a funcionalidade elétrica das juntas soldadas e da PCB como um todo, garantindo que não haja aberturas, curtos ou componentes incorretos.

Fluxo do processo DIP

1. Inserção manual: Insira cuidadosamente os componentes DIP na PCB, garantindo orientação e alinhamento corretos.

2. Soldagem por onda: Passe o PCB por uma onda de solda derretida para estabelecer conexões mecânicas e elétricas.

3. Resfriamento: Deixe a solda esfriar e solidificar, formando juntas estáveis.

4. Inspeção e Controle de Qualidade: Realize inspeções completas para identificar e corrigir quaisquer defeitos.

Ao aderir a estas diretrizes, os fabricantes podem obter um processo DIP de alta qualidade, resultando em produtos eletrônicos confiáveis ​​e robustos. O manuseio adequado, a manutenção dos equipamentos e o controle de qualidade são essenciais para o sucesso da implementação da tecnologia DIP na produção de dispositivos eletrônicos.

7.Sobre SMT e DIP

SMT (Surface Mount Technology) e DIP (Dual In-line Package) são dois métodos principais usados ​​na montagem de componentes eletrônicos em placas de circuito. Aqui está uma comparação das duas tecnologias, destacando suas vantagens, desvantagens e cenários de aplicação adequados:

Tecnologia SMT

Vantagens:

• Miniaturização: Os componentes SMT são significativamente menores, permitindo designs de dispositivos mais compactos.

• Automação: O SMT se adapta bem a processos de montagem automatizados, aumentando a eficiência da produção.

• Custo-benefício: Devido à automação, o custo de produção é geralmente mais baixo, especialmente para produção em grande volume.

• Desempenho: SMT pode suportar frequências mais altas e oferecer melhor desempenho elétrico.

Desvantagens:

• Custo do equipamento: O investimento inicial em equipamentos SMT, como máquinas pick-and-place e fornos de refluxo, pode ser alto.

• Dificuldade de inspeção: Componentes pequenos são mais difíceis de inspecionar e equipamentos especializados para inspeção podem ser caros.

• Suscetibilidade a danos: Componentes menores são mais propensos a danos causados ​​por eletricidade estática ou manuseio inadequado.

Adequado para: Aplicações de alta densidade, produção em massa e dispositivos que exigem transmissão de sinal em alta velocidade.

Tecnologia DIP

Vantagens:

• Confiabilidade: Os componentes DIP fornecem uma forte conexão mecânica, tornando-os confiáveis ​​para aplicações com estresse físico.

• Econômico para pequenos lotes: O DIP pode ser mais econômico para produção de baixo volume devido à menor dependência de equipamentos caros.

• Fácil reparo: Os componentes podem ser substituídos mais facilmente se falharem, pois são inseridos na placa.

Desvantagens:

• Consumo de espaço: Os componentes DIP são geralmente maiores, resultando em placas de circuito maiores.

• Montagem manual: A montagem do DIP costuma ser mais manual, o que pode ser demorado e menos eficiente.

• Miniaturização Limitada: Não é adequado para aplicações de alta densidade devido a restrições de tamanho físico.

Adequado para: Aplicações que exigem robustez mecânica, produção de pequenos lotes e situações onde a substituição de componentes é frequente.

Em resumo, a escolha entre SMT e DIP depende dos requisitos específicos da montagem eletrônica, incluindo fatores como tamanho do componente, volume de produção, considerações de custo e necessidades específicas da aplicação. O SMT é frequentemente a escolha preferida pela sua eficiência e compacidade, enquanto o DIP continua a ser uma opção viável para certas aplicações especializadas onde as suas vantagens são mais relevantes.

8. Caso de aplicação prática

SMT (Surface Mount Technology) e DIP (Dual In-line Package) são dois métodos principais usados ​​na montagem de componentes eletrônicos em placas de circuito. Aqui está uma visão geral de suas aplicações e alguns exemplos:

Aplicações e exemplos SMT

1. Eletrônicos de consumo: SMT é amplamente utilizado em smartphones, tablets e laptops por seus designs compactos e leves. A miniaturização possibilitada pelo SMT permite dispositivos elegantes e portáteis.

2. Eletrônica Automotiva: O SMT encontra aplicação em unidades de controle de motor, sistemas de infoentretenimento e sistemas avançados de assistência ao motorista (ADAS) devido à sua confiabilidade e desempenho em espaços compactos.

3. Dispositivos Médicos: Os componentes SMT miniaturizados e confiáveis ​​são ideais para equipamentos médicos, como marca-passos, desfibriladores e dispositivos de diagnóstico, onde a precisão e a segurança são essenciais.

4. Equipamentos Industriais: Sistemas de automação industrial, robótica e eletrônica de potência se beneficiam da eficiência e da compactação dos componentes SMT.

5. Telecomunicação: A infraestrutura de telecomunicações, incluindo estações base, roteadores e equipamentos de rede óptica, depende do SMT para transmissão de sinal de alta velocidade e circuitos densos.

Aplicações e exemplos DIP

1. Prototipagem e Eletrônica Hobby: Os componentes DIP são ideais para projetos de prototipagem e hobby devido à sua facilidade de montagem e ajuste manual. Eles permitem alterações e depuração rápidas, conforme mencionado no artigo da CUI Devices 322.

2. Suporte legado: Os interruptores DIP são usados ​​para manter equipamentos antigos e sistemas de computador clássicos, fornecendo uma solução confiável e testada para aplicações legadas.

3. Eletrônica Simples: ICs básicos, como temporizadores 555 e chips lógicos da série 7400, geralmente vêm no formato DIP, tornando-os acessíveis para uma ampla variedade de dispositivos eletrônicos simples.

4. Educação e Treinamento: Os interruptores DIP são usados ​​em ambientes educacionais para ensinar conceitos básicos de montagem e circuito de PCB, pois fornecem uma abordagem prática para o aprendizado de eletrônica.

5. Configuração e Controle: Os interruptores DIP são usados ​​em diversas aplicações para configurar e controlar diferentes configurações, como o endereço de um microcontrolador ou selecionar diferentes fontes de energia para redundância.

Em resumo, o SMT é preferido para dispositivos eletrônicos de alta densidade, miniaturizados e produzidos em massa, enquanto o DIP permanece relevante para aplicações que exigem montagem manual, prototipagem e em cenários onde o suporte legado é necessário.

9. Tendência de desenvolvimento futuro

No domínio da fabricação de eletrônicos, tanto o SMT (Surface Mount Technology) quanto o DIP (Dual In-line Package) foram fundamentais na formação da indústria. Aqui está uma exploração dos mais recentes desenvolvimentos e tendências futuras para essas tecnologias, com foco na miniaturização e nas técnicas de interconexão de alta densidade:

Últimos Desenvolvimentos

1. Miniaturização: Há um esforço contínuo para reduzir o tamanho dos componentes eletrônicos. Por exemplo, o uso de embalagens 01005 (Imperial) está se tornando mais prevalente apesar dos desafios nos processos de produção, pois oferecem economias significativas de área em comparação com componentes maiores como 0402 e 0201 344.

2. Tecnologia de passo fino: A indústria está caminhando para passos mais finos para componentes ativos, com passo de 0,3 mm ganhando popularidade em relação ao passo de 0,4 mm convencional. Esta mudança requer um projeto cuidadoso de PCB e pode exigir um processo de fluxo por imersão para obter a qualidade ideal de montagem 344.

3. Materiais Avançados: O desenvolvimento de novos materiais, como substratos orgânicos e polímeros de cristal líquido (LCP), está permitindo maior miniaturização, mantendo ao mesmo tempo o desempenho elétrico e a confiabilidade 335.

4. Integração 3D: Técnicas como Package on Package (PoP) e vias de silício (TSV) estão permitindo a integração tridimensional de componentes, o que é crucial para projetos compactos 335.

5. Técnicas Híbridas: A combinação de SMT e DIP na mesma PCB está se tornando mais comum, aproveitando as vantagens de ambos para montagem de alta densidade e robustez mecânica 334.

Tendências Futuras

1. Interconexões de alta densidade: Espera-se que a indústria veja mais avanços nas tecnologias de interconexão de alta densidade, com foco na redução do espaçamento entre componentes para obter designs ainda mais compactos 344.

2. Evolução SMT: Os desenvolvimentos futuros em SMT provavelmente incluirão melhorias na automação e montagem de precisão, atendendo às demandas de dispositivos IoT e tecnologia vestível 342.

3. Inovações DIP: Apesar da ascensão do SMT, espera-se que o DIP veja inovações nas técnicas de montagem automatizada e no uso de novos materiais que possam torná-lo mais competitivo em aplicações específicas 334.

4. Sustentabilidade: Há uma tendência crescente para materiais e processos de fabricação ecologicamente corretos, o que pode influenciar o desenvolvimento de componentes e processos SMT e DIP 334.

5. Personalização e Flexibilidade: À medida que o mercado exige produtos eletrônicos mais personalizados e flexíveis, a capacidade de personalizar componentes e processos SMT e DIP se tornará cada vez mais importante 339.

Concluindo, o futuro das tecnologias SMT e DIP reside na inovação que apoia a miniaturização, a sustentabilidade e a capacidade de atender às diversas necessidades de uma indústria eletrônica em constante evolução.

As futuras tecnologias SMT e DIP provavelmente verão as seguintes inovações para se adaptarem às mudanças nas necessidades do mercado:Avanços na tecnologia SMT para requisitos de micromontagem: À medida que a tecnologia evoluiu, o SMT tem sido usado para produzir micromontagens de componentes de PCB cada vez menores. Essa tecnologia permite que os componentes sejam soldados automaticamente, reduzindo a necessidade de espaço entre os componentes, ao mesmo tempo que exige o desenvolvimento de estratégias para evitar superaquecimento da PCB e defeitos de soldagem. Sustentabilidade ambiental: A tecnologia SMT continuará a se adaptar aos novos padrões da indústria, como o uso de solda sem chumbo, para atender à necessidade de sustentabilidade ambiental e ao uso de solda em conformidade com RoHS. Inovação na tecnologia de embalagem DIP: A tecnologia de embalagem DIP atenderá aos rigorosos requisitos de desempenho em ambientes agressivos por meio de soluções aprimoradas de gerenciamento térmico e melhor composição de materiais. Pacotes avançados de circuitos integrados: À medida que os tamanhos dos chips diminuem a cada ano e as funções são integradas, novas arquiteturas e designs de sistemas continuarão a surgir. Tecnologia de impressão 3D: A aplicação da tecnologia de impressão 3D no campo da fabricação de eletrônicos eliminará a necessidade de placas de circuito planas, permitindo a produção de designs e formas inovadoras que não podem ser alcançadas por meios tradicionais. Tecnologia imersiva: A adoção de tecnologia imersiva pode superar erros humanos e melhorar a eficiência da fabricação, como o kit de realidade aumentada fornecido pela inspecionar para fabricação de PCB e testes de fluxo de trabalho. Inovação em materiais e processos: A indústria de semicondutores explorará materiais inovadores além do silício, como o grafeno e o nitreto de gálio, para criar chips mais rápidos, mais potentes e com maior eficiência energética. Eficiência energética: Com o aumento dos problemas energéticos globais, espera-se que a procura por chips energeticamente eficientes aumente. As empresas podem priorizar o desenvolvimento de processadores de baixo consumo de energia, tecnologias de otimização de memória e designs de circuitos inovadores para reduzir o consumo de energia e melhorar o desempenho. O impacto da IA ​​e da automação na indústria de SMT: os algoritmos de IA podem otimizar o posicionamento dos componentes, permitir a detecção de falhas em tempo real e a manutenção preditiva, melhorando assim a eficiência da produção e a qualidade do produto. Crescimento nos serviços da cadeia de abastecimento: À medida que a automação e a robótica crescem na produção e o SMT se torna mais eficiente e rentável, espera-se que os serviços da cadeia de abastecimento cresçam significativamente. Essas inovações permitirão que as tecnologias SMT e DIP atendam à demanda da futura indústria de fabricação de eletrônicos por miniaturização, integração, sustentabilidade e alto desempenho.
