Um artigo para levá-lo a entender o buraco do selo PCB

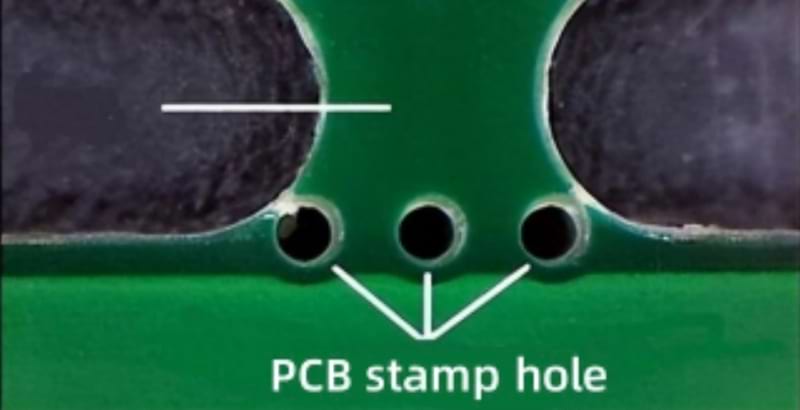

O que é o orifício do carimbo PCB?

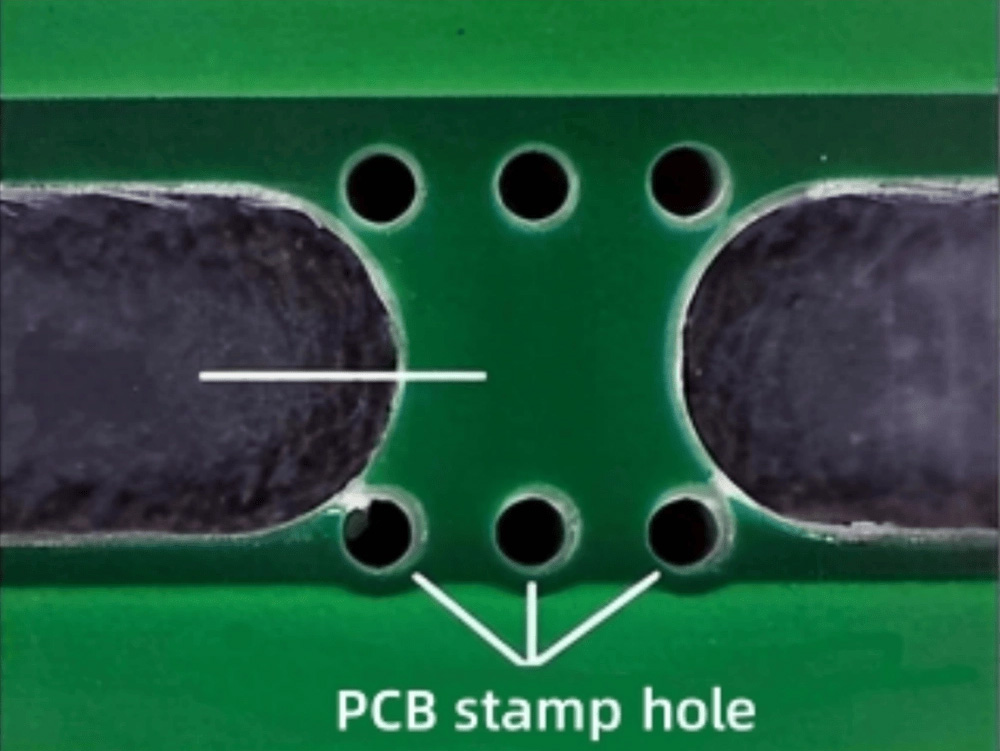

Furos de carimbo são furos no painel da placa-mãe usados ​​para conectar os pequenos PCBs que compõem o array, permitindo remover facilmente componentes do PCB.

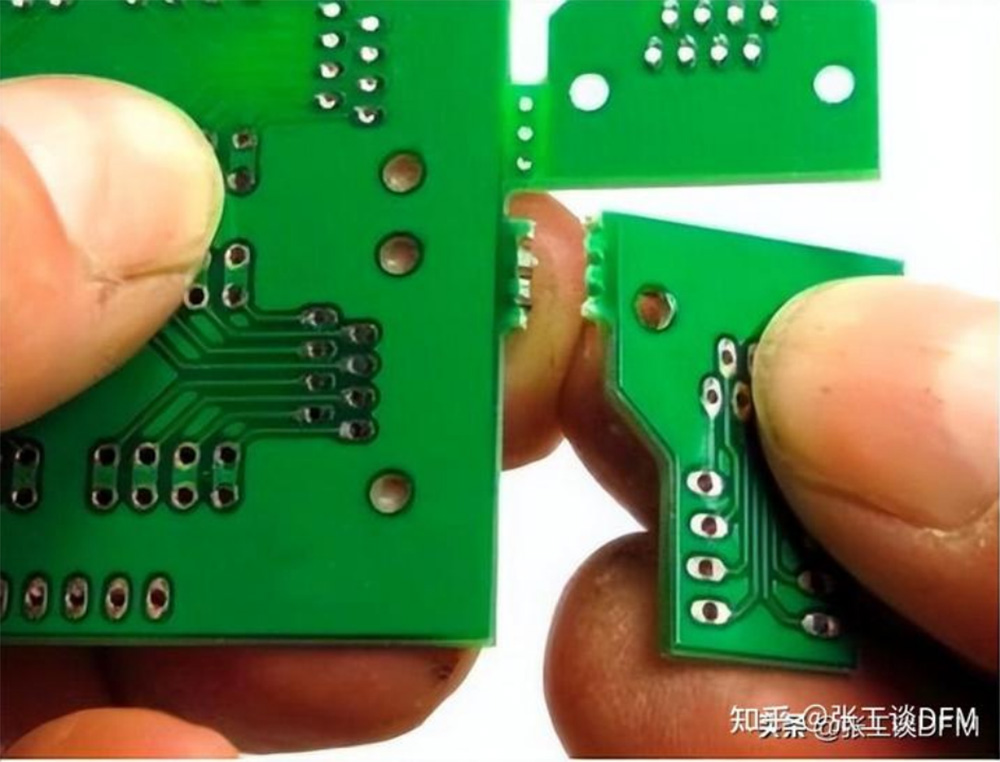

Os furos do carimbo são perfurados e quebram quando você empurra para baixo, permitindo remover componentes sem danificar o próprio PCB.

O papel do furo do carimbo PCB

1. Você pode conectar as pequenas placas PCB em um conjunto

Quando você tem vários PCBs que precisam ser conectados e são pequenos demais para usar um conector, você pode usar furos de carimbo para conectá-los.As perfurações permitirão que a corrente flua através do PCB e se conecte a outros PCBs próximos.

2. Pode transferir energia e dados entre dois PCBs/dispositivos diferentes

Se você precisar de um dispositivo que possa se comunicar com outro dispositivo, poderá usar furos de carimbo.

Diferenças entre furos de carimbo de PCB e ranhuras em V

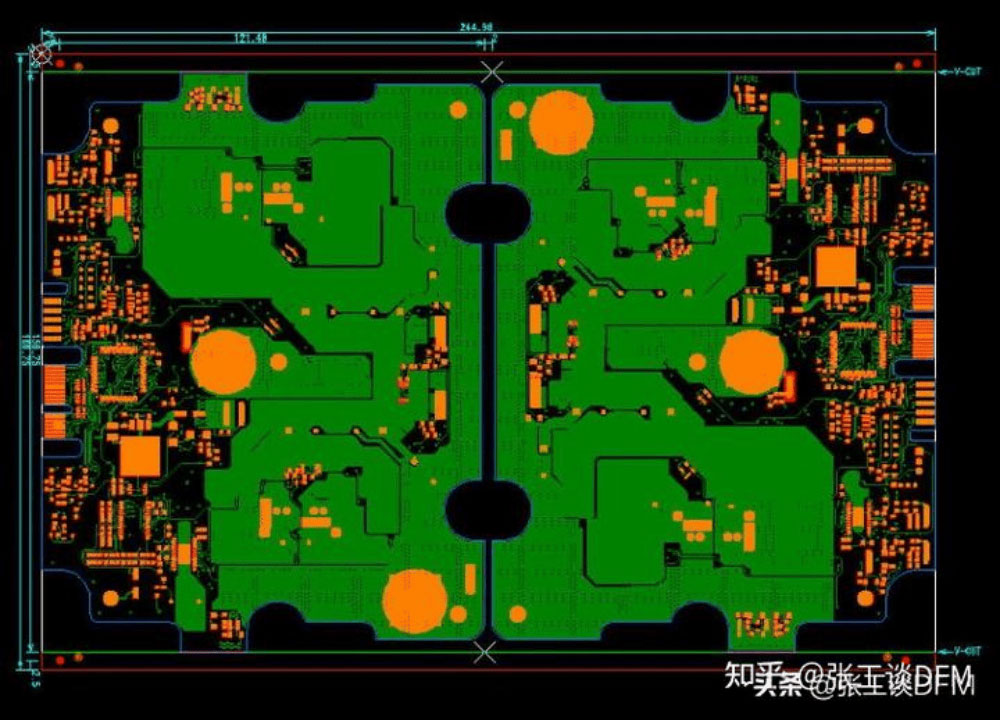

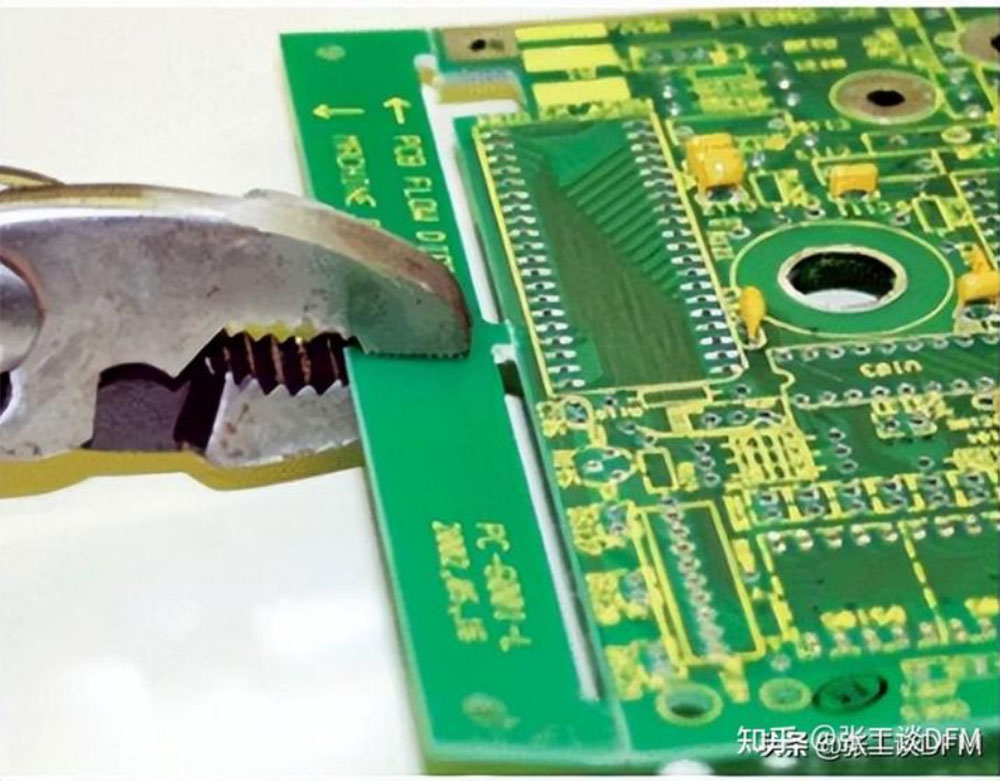

1. CORTE EM V

A ranhura em V é a forma mais comum de montagem de PCB, V-CUT significa que várias placas ou a mesma placa podem ser combinadas e emendadas e, em seguida, após o processamento de PCB com uma máquina V-CUT entre as placas para cortar um formato em V ranhura, que pode ser dobrada durante o uso ou antes do encapsulamento.

Quando a ranhura em V de dupla face é usada, a profundidade da ranhura em V deve ser controlada em cerca de 1/3 (a soma das ranhuras em ambos os lados), e o tamanho da ranhura é preciso e a profundidade é uniforme.

Vantagens das ranhuras em V:

· Custo mais baixo

· Mais fácil de fabricar

· A qualidade será melhor e menos propensa a deformações

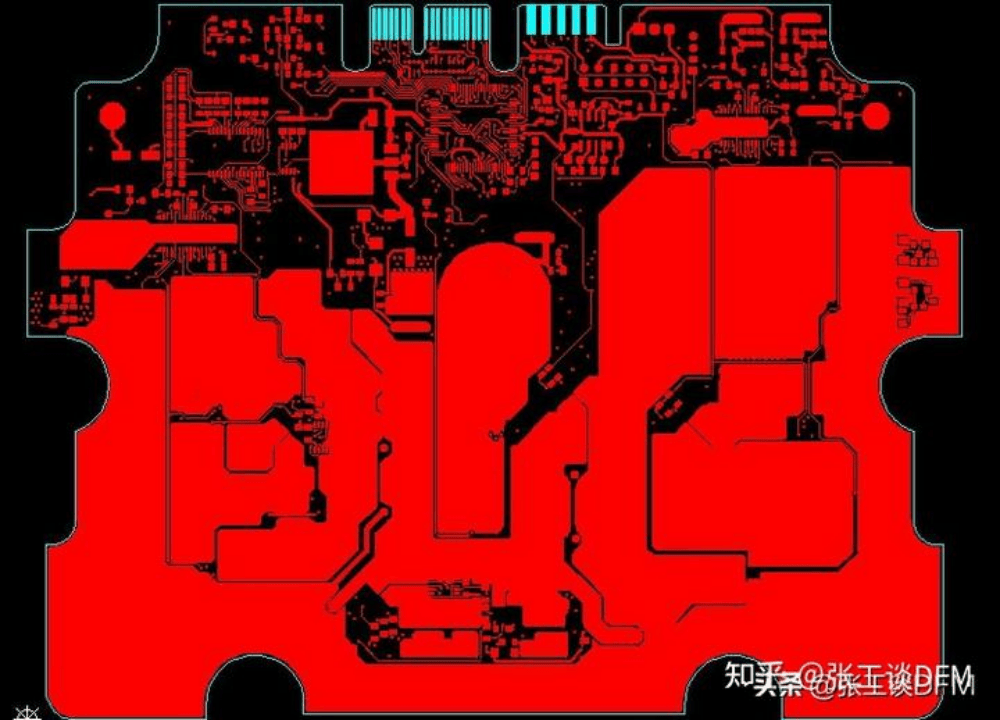

2. Orifício do selo PCB

Em muitos projetos, furos de carimbo de PCB são usados ​​em vez de ranhuras em V.

Vantagens dos furos de carimbo:

· melhor resistência, pode ser quebrado diretamente, ao contrário dos machos que precisam ser cortados por equipamentos de fresadora

· Quanto maior o furo, maior será a área de superfície que o adesivo irá aderir, o que facilita a instalação e evita que a placa de circuito impresso se mova.
