Os conjuntos de placas de circuito impresso (PCBA) estão no centro de todos os dispositivos eletrônicos modernos, conectando componentes que fazem a tecnologia funcionar. No entanto, mesmo pequenos erros de projeto podem resultar em atrasos dispendiosos ou falhas do produto. Erros de projeto de PCBA, se não forem resolvidos, podem afetar seriamente o desempenho e os prazos de fabricação.
Neste artigo, orientaremos você através de sete erros de projeto que geralmente levam à falha do PCBA. Você aprenderá como identificar e corrigir esses problemas para garantir projetos mais confiáveis e eficientes.

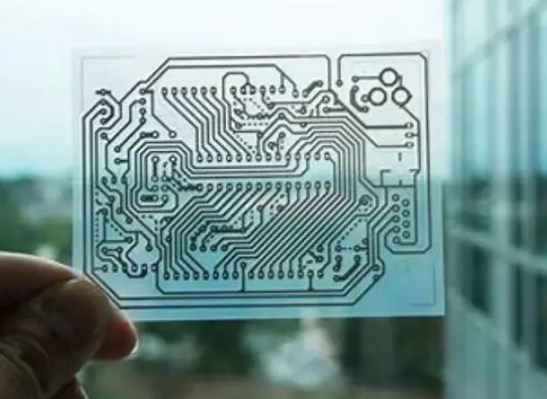

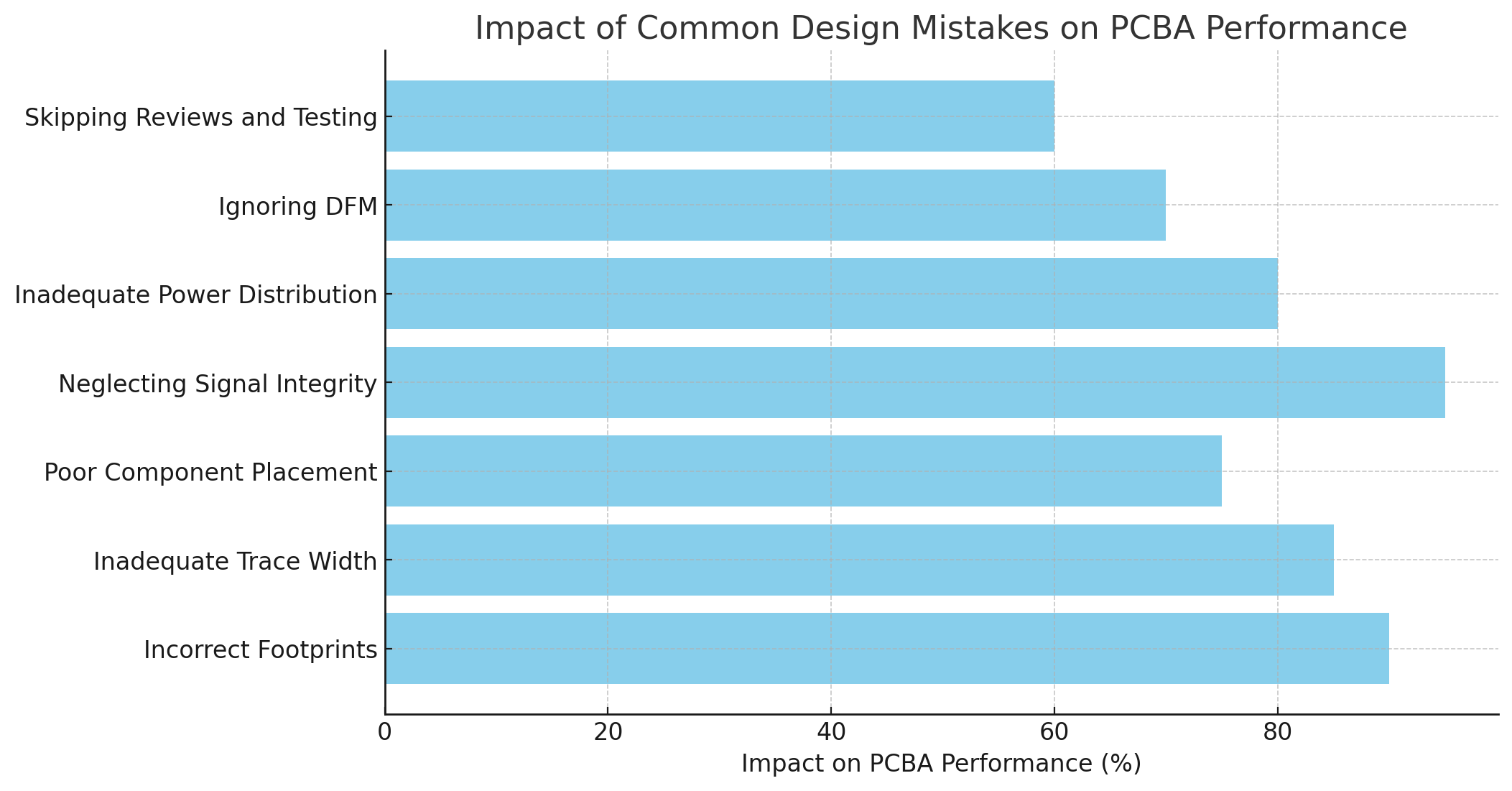

Erro de projeto | Impacto no desempenho do PCBA | Solução |
Pegadas incorretas | Desalinhamento de componentes, juntas de solda deficientes | Verifique as pegadas com os dados do fabricante |
Largura de rastreamento inadequada | Superaquecimento, falha elétrica e interferência de sinal | Use calculadoras de largura de traço e ferramentas de design adequadas |
Mau posicionamento de componentes | Degradação do sinal, aumento do comprimento dos traços, problemas térmicos | Coloque os componentes para minimizar os comprimentos dos traços e o acúmulo de calor |
Negligenciando a integridade do sinal | Corrupção de dados, mau funcionamento do sistema | Implementar técnicas adequadas de roteamento e aterramento |
Distribuição inadequada de energia | Quedas de tensão, operação instável, ruído | Coloque capacitores de desacoplamento próximos aos pinos de alimentação e use planos de potência |
Ignorando DFM | Aumento dos custos de produção, dificuldades de fabricação | Siga as diretrizes do DFM e colabore com os fabricantes |
Ignorando revisões e testes | Erros não detectados, confiabilidade reduzida | Conduza revisões completas de design e testes no mundo real |
No design de PCB, a pegada refere-se ao layout de um componente na placa, incluindo suas almofadas, formas e espaçamento. Ele garante que o componente possa ser colocado e soldado corretamente na placa. Um erro comum é usar uma pegada incorreta, o que pode resultar em componentes desalinhados ou problemas de soldagem. A pegada correta é essencial para garantir que o componente se encaixe corretamente, que as almofadas estejam alinhadas e que sejam feitas conexões elétricas confiáveis.
Pegadas incorretas são um dos erros mais frequentes no projeto de PCBA. Os projetistas podem usar um espaço padrão de uma biblioteca, presumindo que funcionará para todos os componentes, mas isso pode levar a erros. Se o tamanho da área ocupada estiver incorreto, isso poderá fazer com que os componentes fiquem desalinhados durante a montagem. Isso resulta em juntas de solda ruins e falhas potenciais no produto final. Por exemplo, se a área ocupada por um componente for muito pequena, as pastilhas podem não se alinhar com os terminais do componente, causando problemas de soldagem ou danos à peça.
Para evitar erros de pegada, sempre verifique as dimensões da pegada com a folha de dados do componente. Muitos fabricantes de componentes fornecem pegadas recomendadas adaptadas aos seus produtos. Se você usar um componente de uma biblioteca, certifique-se de que o espaço ocupado corresponda às especificações do fabricante. Usar essas pegadas pré-aprovadas reduz o risco de erros. Além disso, uma revisão do projeto, onde um segundo par de olhos verifica o alinhamento da pegada, pode ajudar a detectar erros antes da produção.
Ferramentas CAD modernas, como Altium Designer ou Eagle, oferecem bibliotecas de pegadas e ferramentas de verificação de pegadas. Essas ferramentas sinalizam automaticamente discrepâncias entre a folha de dados do componente e a área ocupada em seu projeto. O uso desse software garante que o projeto corresponda às especificações do fabricante e minimize erros.
No projeto de PCB, a largura do traço é crucial para transportar corrente entre os componentes. Se a largura do traço for muito estreita para a corrente, pode superaquecer e resultar em falha da placa. Por outro lado, se o traço for muito largo, pode desperdiçar espaço e aumentar os custos de fabricação. Calcular a largura correta do traço é essencial para garantir que o desempenho da placa seja ideal e que a corrente flua com segurança através da PCB sem causar problemas térmicos.
O uso de traços muito estreitos pode causar superaquecimento, pois eles podem não ser capazes de transportar a corrente necessária. Isso pode resultar em falha da placa e danos potencialmente permanentes aos componentes. Por outro lado, traços muito largos desperdiçam espaço valioso e podem tornar a PCB desnecessariamente grande e mais cara de fabricar. É importante encontrar o equilíbrio certo na largura do traço para projetos funcionais e econômicos.
Para calcular a largura adequada do traço, ferramentas como IPC-2221 e calculadoras de largura de traço estão disponíveis online. Essas ferramentas usam fatores como corrente, espessura do cobre e aumento de temperatura permitido para determinar a largura ideal do traço. Por exemplo, uma corrente de 1A em uma PCB de cobre de 1 onça pode exigir uma largura de traço de 0,5 mm, mas uma corrente mais alta requer traços proporcionalmente mais largos. Garantir larguras de traço precisas evitará superaquecimento e perda de energia.
Além da largura do traço, o espaçamento do traço é igualmente importante. Se os traços forem colocados muito próximos uns dos outros, poderão causar curto-circuitos ou diafonia, o que poderá levar ao mau funcionamento do sistema. O espaçamento adequado garante que os sinais não sejam comprometidos e evita interferência elétrica. Um erro comum é subestimar o espaçamento mínimo entre traços, o que pode ser prejudicial à integridade geral do PCB.
A colocação dos componentes é um fator crítico no projeto de PCB. Colocar componentes em locais errados pode degradar a qualidade do sinal e afetar o desempenho da placa. Por exemplo, colocar componentes que lidam com sinais de alta frequência distantes uns dos outros pode resultar em traços mais longos, o que pode introduzir ruído ou atrasos no sinal. O posicionamento adequado minimiza os comprimentos dos traços e garante que os sinais viajem de forma eficiente com interferência mínima.
O gerenciamento térmico é outro aspecto essencial do posicionamento dos componentes. Os componentes que geram calor, como reguladores de energia ou processadores, devem ser espaçados para permitir a dissipação de calor. Se os componentes produtores de calor forem colocados muito próximos uns dos outros, isso poderá causar superaquecimento localizado e danos à placa de circuito impresso e aos componentes. Usar vias térmicas, dissipadores de calor e espalhar componentes pela placa pode ajudar a gerenciar o calor de maneira mais eficaz.
Para otimizar o posicionamento dos componentes, agrupe os componentes relacionados próximos uns dos outros. Por exemplo, mantenha os capacitores próximos aos componentes que eles desacoplam para reduzir o comprimento dos traços. Da mesma forma, os componentes de alta velocidade devem ser colocados próximos uns dos outros para minimizar o comprimento dos traços e melhorar a integridade do sinal. A utilização de ferramentas de posicionamento automático em software CAD pode acelerar esse processo, mas a revisão manual ainda é necessária para garantir que o posicionamento seja ideal.
A integridade do sinal refere-se à preservação do sinal enquanto ele percorre os traços do PCB. Questões como reflexão de sinal, ruído e diafonia podem afetar significativamente o desempenho de circuitos de alta velocidade. A integridade deficiente do sinal pode levar à corrupção de dados, mau funcionamento do sistema e até mesmo falha total da placa em aplicações críticas.
Problemas de integridade de sinal geralmente surgem de roteamento inadequado de sinais de alta velocidade, aterramento inadequado ou uso de impedância de traço incompatível. Por exemplo, traçados de roteamento em ângulos de 90 graus podem causar reflexões de sinal, enquanto um aterramento deficiente pode aumentar a suscetibilidade à interferência eletromagnética (EMI). Para manter a integridade do sinal, é essencial utilizar técnicas de roteamento adequadas e garantir que o plano de aterramento forneça um caminho de retorno de baixa impedância.
Para evitar problemas de integridade do sinal, mantenha o controle da impedância calculando a largura correta do traço e garantindo que corresponda à impedância necessária. Além disso, use planos de aterramento contínuos e minimize o uso de vias em caminhos de sinal de alta velocidade. Mantenha os traços curtos e retos e evite ângulos de 90 graus. Estas práticas irão minimizar o ruído e melhorar a fiabilidade dos sinais de alta velocidade.
Uma rede de distribuição de energia (PDN) bem projetada garante uma operação estável, fornecendo energia limpa e consistente para todos os componentes. O projeto deficiente do PDN pode levar a quedas de tensão, ruído e operação instável. Componentes como capacitores de desacoplamento são essenciais para filtrar ruídos de alta frequência e estabilizar a fonte de alimentação. Se estes não forem colocados corretamente, o tabuleiro pode apresentar um comportamento errático ou falhar totalmente.
Um dos erros mais comuns na distribuição de energia é colocar os capacitores de desacoplamento muito longe dos pinos de alimentação dos componentes. Isso reduz sua eficácia na filtragem de ruídos de alta frequência. Da mesma forma, planos de potência inadequados ou traços muito estreitos para a corrente podem levar a quedas de tensão e instabilidade.
Para projetar um PDN eficaz, coloque os capacitores de desacoplamento o mais próximo possível dos pinos de alimentação dos componentes. Use vários capacitores com valores diferentes para filtrar uma ampla faixa de frequências. Além disso, projete traços de energia amplos ou use planos de energia para garantir que a corrente flua de maneira suave e eficiente. Isso reduzirá as quedas de tensão e garantirá uma distribuição de energia estável.
Design for Manufacturability (DFM) refere-se ao projeto de PCBs com processos de fabricação em mente para reduzir custos de produção e evitar erros. Ignorar o DFM pode levar a problemas de produção dispendiosos, como dificuldades de montagem ou defeitos que exigem retrabalho. A adesão aos princípios do DFM garante que o projeto possa ser fabricado de maneira fácil e eficiente, economizando tempo e dinheiro.
Erros típicos de DFM incluem folga insuficiente do cobre até a borda, o que pode expor o cobre durante a despanelização da placa, ou o uso de vias que estão muito próximas das almofadas dos componentes, causando pontes de solda. Esses erros podem resultar em atrasos na produção e aumentar os custos de fabricação.
Para evitar problemas de DFM, siga a lista de verificação de DFM do fabricante e execute verificações de DFM no início do processo de design. Colabore com o fabricante da PCB para garantir que seu projeto esteja alinhado com suas capacidades de fabricação. Isso pode ajudar a evitar problemas comuns, como anéis anulares insuficientes ou tamanhos de broca pequenos que podem prejudicar a produção.
Mesmo designers de PCB experientes podem ignorar problemas de design. Uma revisão completa do projeto pode detectar esses erros antecipadamente, evitando revisões posteriores dispendiosas. Ter colegas ou engenheiros terceirizados revisando o projeto garante que nenhum erro crítico seja esquecido.
As revisões de projeto podem ajudar a detectar erros comuns, como posicionamentos incorretos, mau alinhamento de componentes ou problemas negligenciados de gerenciamento térmico. Esses erros podem ter consequências graves na funcionalidade ou na capacidade de fabricação da placa.
Depois que o projeto estiver concluído, é essencial testar os protótipos em condições reais. O uso de ferramentas de teste como osciloscópios e multímetros pode ajudar a identificar possíveis problemas com o PCB. Submeter os protótipos a testes de estresse, como ciclos térmicos e testes de vibração, garante que a placa terá um desempenho confiável na aplicação pretendida.
Ao evitar erros comuns de projeto de PCB, como pegadas incorretas e larguras de traços inadequadas, você pode garantir PCBs confiáveis e fabricáveis. O posicionamento adequado dos componentes, a integridade do sinal e a distribuição de energia são essenciais para obter projetos de alta qualidade. Seguir as diretrizes do setor e colaborar com os fabricantes ajuda a mitigar esses problemas.
Na Ruomei Electronic , oferecemos soluções PCBA de alta qualidade que garantem desempenho e confiabilidade ideais, ajudando as empresas a reduzir custos e aumentar a eficiência do produto.
R: PCBA (Conjunto de Placa de Circuito Impresso) é uma parte crítica da eletrônica, conectando e suportando componentes. Garante o bom funcionamento dos dispositivos, tornando seu design crucial para confiabilidade e desempenho.
R: As pegadas incorretas podem causar componentes desalinhados ou juntas de solda deficientes, levando a problemas de montagem e redução da confiabilidade do produto final.
R: A largura adequada do traço garante o fluxo seguro de corrente sem superaquecimento. Larguras de traços incorretas podem levar a falhas elétricas e distribuição de energia ineficiente.
R: Mantenha o roteamento adequado, use planos de aterramento contínuos e garanta o controle de impedância para evitar degradação, reflexos e interferência do sinal.
R: Uma rede de distribuição de energia bem projetada garante tensão e corrente estáveis, evitando flutuações que podem afetar o desempenho e a confiabilidade dos componentes.
