PCBA (Montagem de Placa de Circuito Impresso) é fundamental para a eletrônica moderna, desde smartphones até equipamentos industriais. Mesmo pequenos defeitos durante a produção podem levar a grandes falhas ou perdas financeiras. A adesão aos padrões de controle de qualidade garante desempenho e confiabilidade do PCBA.
Neste artigo, exploraremos a importância do controle de qualidade na fabricação de PCBA. Você aprenderá os principais padrões e práticas recomendadas para manter uma produção de alta qualidade.
O controle de qualidade na fabricação de PCBA é fundamental para manter a funcionalidade elétrica do produto final. Sem um controle de qualidade robusto, podem surgir problemas como curtos-circuitos, circuitos abertos ou integridade deficiente do sinal. Por exemplo, se uma junta de solda for feita incorretamente, poderá resultar em conexões intermitentes, o que poderá afetar gravemente o desempenho do produto. Ao aderir aos padrões de controle de qualidade, os fabricantes podem garantir que todos os componentes da placa estejam devidamente colocados e soldados, garantindo que o produto final funcione conforme pretendido.
O controle de qualidade eficaz ajuda a identificar defeitos no início do processo de produção, reduzindo a necessidade de retrabalho ou sucateamento dispendiosos. Isto não apenas reduz os custos de produção, mas também melhora o rendimento – a porcentagem de placas montadas com sucesso que atendem aos padrões de qualidade. Ao minimizar os erros durante a produção, os fabricantes podem economizar tempo, reduzir o desperdício de material e aumentar a eficiência geral das suas operações.
Os produtos que atendem aos padrões de alta qualidade têm maior probabilidade de apresentar desempenho confiável ao longo do tempo, aumentando a satisfação do cliente. PCBAs de alta qualidade podem suportar tensões ambientais, como mudanças de temperatura, umidade e vibrações. Ao garantir a durabilidade por meio de padrões de controle de qualidade, os fabricantes podem construir a confiança dos clientes e reduzir as devoluções de produtos devido a falhas, melhorando, em última análise, a reputação da marca.
Beneficiar | Descrição |
Defeitos reduzidos | Ao detectar problemas antecipadamente, o controle de qualidade reduz defeitos no produto final. |
Custos de produção mais baixos | A detecção precoce e a correção de defeitos economizam retrabalho e desperdícios. |
Maior confiabilidade do produto | Garante que os produtos PCBA funcionem corretamente ao longo do tempo. |
Satisfação do Cliente | Padrões de qualidade mais elevados levam a menos devoluções de produtos e maior confiança do cliente. |
O primeiro passo para manter o controle de qualidade na produção de PCBA é a revisão do projeto. Os princípios de Design for Manufacturability (DFM) são essenciais nesta fase para garantir que o design seja viável para montagem. O uso de ferramentas de verificação de regras de projeto (DRC) pode ajudar a identificar possíveis problemas no layout, como violações de largura de traço ou blocos desconectados, antes que o projeto vá para a fabricação. Uma revisão completa do projeto estabelece a base para um processo de produção bem-sucedido, ajudando a evitar erros dispendiosos posteriormente.
A escolha dos materiais certos é um componente crítico do controle de qualidade do PCBA. Materiais como FR-4 (um substrato de PCB popular) e cobre devem atender aos padrões da indústria de desempenho, incluindo condutividade elétrica, resistência mecânica e durabilidade. Os fabricantes devem adquirir materiais apenas de fornecedores certificados e garantir que esses materiais estejam em conformidade com as certificações relevantes, como IPC-6012 e RoHS. O gerenciamento rigoroso da qualidade do fornecedor pode ajudar a evitar problemas futuros com defeitos de materiais que podem levar a falhas de montagem.
Antes do início da produção, todas as matérias-primas, incluindo substratos e componentes de PCB, devem passar por uma inspeção abrangente. Isso inclui verificar se os componentes correspondem à lista de materiais (BOM), verificar se há danos nos componentes e confirmar se todas as peças atendem às especificações exigidas. Verificações visuais, medições micrométricas e revisões de certificação são práticas comuns nesta fase. Garantir que todos os materiais recebidos estejam em conformidade com os padrões de qualidade evita problemas posteriores no processo de produção.
A aplicação precisa da pasta de solda e o posicionamento dos componentes são cruciais para obter PCBA de alta qualidade. Máquinas automatizadas de coleta e colocação são usadas para colocar componentes com precisão na placa, e algumas máquinas oferecem sistemas de visão para verificar a orientação correta. Da mesma forma, a pasta de solda deve ser aplicada uniformemente nas almofadas para garantir conexões fortes e confiáveis. Sistemas automatizados de inspeção óptica (AOI) podem ser usados para detectar erros de posicionamento, falta de componentes ou cobertura insuficiente de pasta de solda, garantindo ainda mais o atendimento aos padrões de alta qualidade.

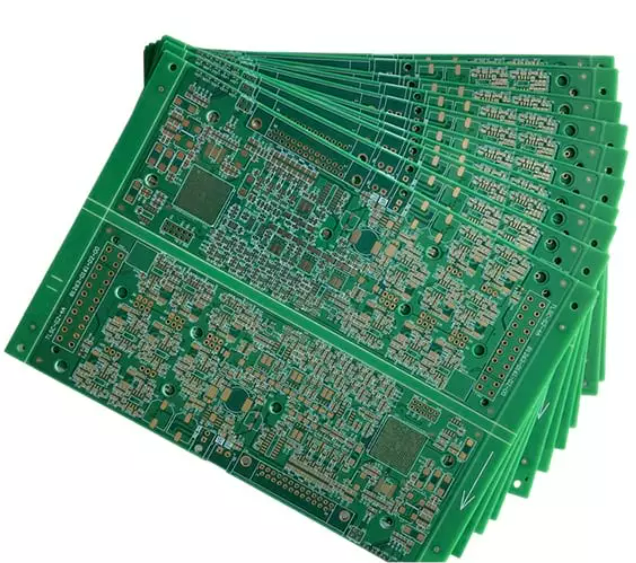

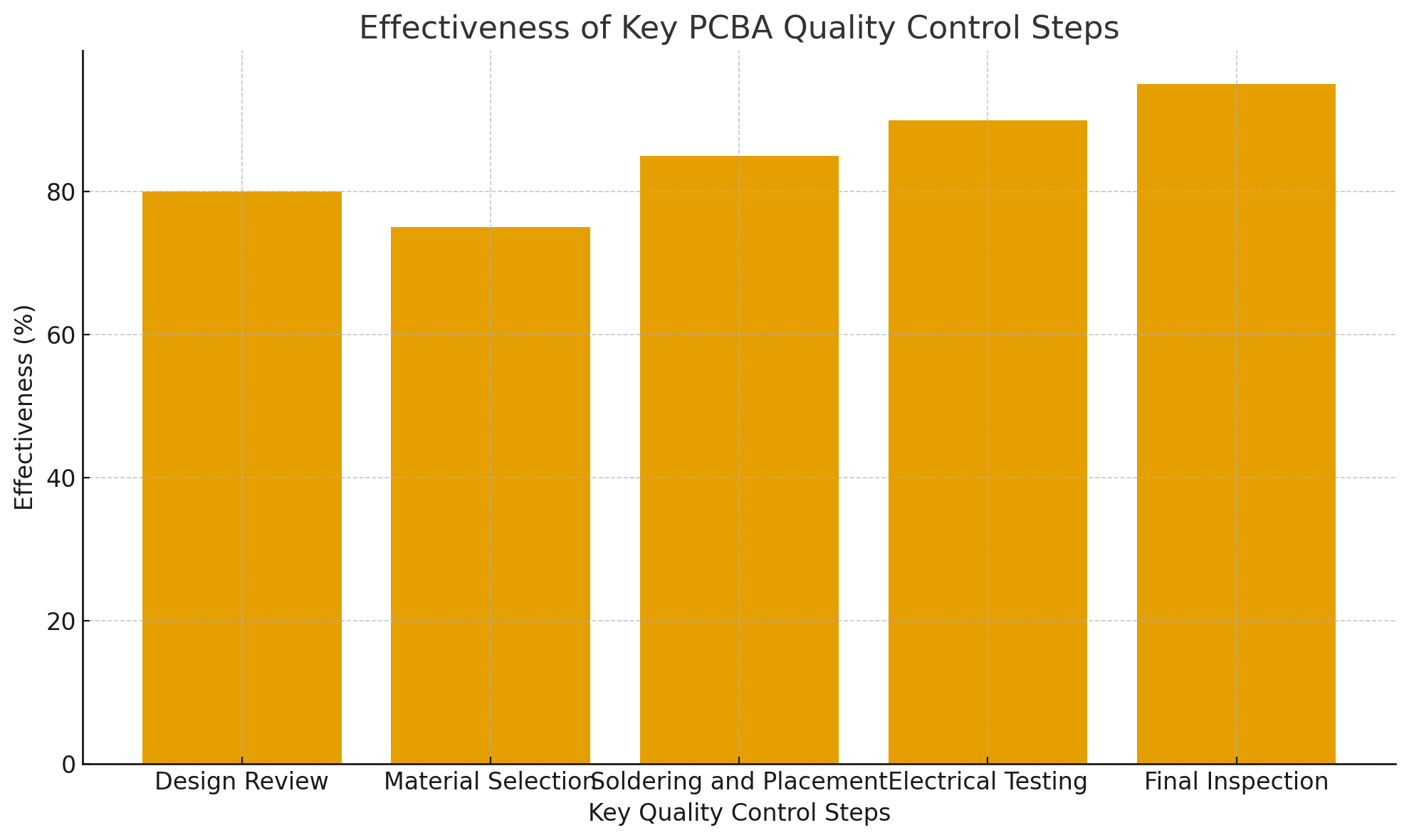

Etapa | Descrição | Importância |
Revisão de projeto | Garantir a capacidade de fabricação verificando as regras de projeto e o layout dos componentes. | Evita erros iniciais de projeto e reduz o risco de defeitos de fabricação. |
Seleção de Materiais | Escolher os materiais certos, como substratos e solda. | Afeta a confiabilidade e o desempenho do produto a longo prazo. |
Soldagem e colocação de componentes | Garantir o posicionamento adequado dos componentes e a qualidade da junta de solda. | Garante conexões elétricas sólidas e funcionalidade. |
Teste Elétrico | Verificando conexões elétricas como continuidade e resistência. | Confirma que o PCBA funciona conforme esperado sob carga elétrica. |
Inspeção Final | Usando inspeções ópticas e de raios X automatizadas para detectar defeitos visuais. | Detecta problemas ocultos e garante consistência em todo o lote de produção. |
Os testes elétricos garantem a funcionalidade do PCBA, verificando se todas as conexões estão intactas e atendem às especificações exigidas. Os tipos de testes elétricos incluem testes de continuidade, resistência de isolamento e testes funcionais. O teste de continuidade verifica circuitos abertos, enquanto o teste de resistência de isolamento garante que não haja curtos-circuitos entre traços adjacentes. Os testes funcionais simulam condições operacionais reais para verificar se o PCBA funciona conforme o esperado.
A inspeção óptica automatizada (AOI) é um dos métodos mais eficazes para identificar defeitos visuais no PCBA. Os sistemas AOI usam câmeras de alta resolução para examinar a placa em busca de problemas como componentes desalinhados, juntas de solda ruins ou componentes ausentes. Ao realizar inspeções AOI nas principais etapas da montagem, os fabricantes podem detectar e corrigir rapidamente defeitos antes que afetem o produto final.
Para componentes complexos e de alta densidade, como Ball Grid Arrays (BGAs) e Quad Flat No Pins (QFNs), os métodos tradicionais de inspeção visual podem não ser suficientes. A inspeção por raios X permite que os fabricantes examinem a estrutura interna desses componentes e verifiquem defeitos como lacunas de solda, pinos desconectados ou almofadas desalinhadas. Este teste não destrutivo garante que as conexões internas dos BGAs e QFNs estejam intactas e atendam aos padrões exigidos.
Método de teste | Descrição | Propósito |
Teste Elétrico | Inclui verificações de continuidade e testes de resistência de isolamento. | Garante que as conexões elétricas estejam intactas e funcionando. |
Inspeção Óptica Automatizada (AOI) | Usa câmeras e software para inspecionar defeitos visuais. | Identifica componentes desalinhados e problemas de juntas de solda. |
Inspeção de raios X | Inspeciona componentes internos como BGAs em busca de defeitos ocultos. | Detecta problemas em componentes densamente compactados. |
Testes Térmicos e de Vibração | Simula condições do mundo real testando o PCBA sob estresse. | Garante durabilidade e confiabilidade a longo prazo. |
A soldagem por refluxo é um dos métodos mais comuns para anexar componentes a um PCBA. O perfil de temperatura do forno de refluxo deve ser cuidadosamente controlado para garantir que a pasta de solda derreta uniformemente e forme juntas fortes e confiáveis. Um processo de refluxo mal controlado pode levar a juntas de solda frias ou cobertura de solda insuficiente. Ao calibrar regularmente o forno de refluxo e manter um controle preciso da temperatura, os fabricantes podem garantir uma qualidade de soldagem consistente.
A soldagem por onda é normalmente usada para componentes passantes, enquanto a soldagem manual é empregada para tarefas mais complexas ou de pequena escala. Em ambos os casos, a técnica adequada e a atenção aos detalhes são cruciais para garantir juntas de solda de alta qualidade. Inspeções manuais devem ser realizadas para detectar quaisquer defeitos, como juntas frias, pontes ou componentes desalinhados, que possam ter sido perdidos durante processos automatizados.
Após a soldagem, é essencial inspecionar as juntas de solda quanto a defeitos. Técnicas como inspeção por raios X e inspeção visual com ferramentas de ampliação podem detectar problemas como juntas de solda fria, pontes ou solda insuficiente. Aderir aos padrões da indústria como IPC-A-610, que define critérios para qualidade aceitável de juntas de solda, garante que os PCBAs atendam aos padrões de desempenho e confiabilidade exigidos.
Os testes de ciclagem térmica submetem os PCBAs a rápidas flutuações de temperatura para simular condições do mundo real. Este teste ajuda a identificar potenciais pontos fracos em juntas de solda, componentes e materiais que podem falhar quando expostos a calor ou frio extremos. Os fabricantes usam ciclos térmicos para garantir que o PCBA possa operar de forma confiável em diferentes condições ambientais sem falhas.
Os PCBAs são frequentemente expostos a várias condições ambientais durante o seu ciclo de vida. Os testes de umidade e vibração simulam condições como alta umidade ou estresse mecânico para garantir que o PCBA permaneça funcional e durável ao longo do tempo. Padrões como MIL-STD-810 são comumente usados para orientar testes de vibração em eletrônicos. Esses testes ajudam a prever a longevidade dos PCBAs em diferentes ambientes.
O teste burn-in é projetado para identificar defeitos latentes, executando o PCBA sob estresse operacional máximo por um período prolongado. Isso ajuda os fabricantes a detectar pontos fracos em componentes que podem não ser aparentes durante os testes padrão. Os testes de burn-in são especialmente importantes para produtos de alta confiabilidade usados em indústrias como aeroespacial e de dispositivos médicos.
Os padrões IPC-600 e IPC-6012 fornecem diretrizes para a aceitabilidade de placas impressas e as qualificações para PCBs rígidos. Esses padrões garantem que todos os PCBs atendam aos critérios essenciais de desempenho e confiabilidade, incluindo tolerância dimensional, desempenho elétrico e especificações de materiais. A adesão a esses padrões ajuda a garantir que os PCBAs atendam às expectativas de qualidade de todo o setor.
A conformidade com RoHS (Restrição de Substâncias Perigosas) é essencial para PCBAs destinados a mercados na Europa e outras regiões que exigem adesão a regulamentações ambientais. Ao garantir que os PCBAs não contêm substâncias nocivas, como o chumbo ou o mercúrio, os fabricantes não só cumprem os regulamentos, mas também contribuem para a sustentabilidade ambiental. Atender aos padrões RoHS também garante a segurança e o respeito ao meio ambiente dos produtos eletrônicos.
O controle de qualidade é crucial na fabricação de PCBA para garantir desempenho e confiabilidade. O foco na verificação do projeto, seleção de materiais e testes completos ajuda a minimizar defeitos e prolongar a vida útil do produto. A adesão aos padrões da indústria em toda a produção evita falhas e aumenta a satisfação do cliente. Empresas como a Ruomei Electronic priorizam esses padrões de controle de qualidade para fornecer produtos PCBA confiáveis e de alto desempenho que superem as expectativas. Seus produtos são projetados para oferecer valor e confiabilidade duradouros, garantindo a satisfação do cliente.
R: O controle de qualidade PCBA garante que todos os conjuntos de placas de circuito impresso atendam aos padrões de desempenho, confiabilidade e segurança. Envolve verificação de projeto, seleção de materiais, soldagem e testes rigorosos em todas as etapas.
R: O controle de qualidade PCBA evita defeitos, reduz falhas do produto e aumenta a confiabilidade do produto. Ajuda os fabricantes a fornecer produtos PCBA de alto desempenho que atendem aos padrões da indústria e às expectativas dos clientes.
R: Ao identificar defeitos antecipadamente e evitar retrabalhos dispendiosos, o controle de qualidade do PCBA melhora a eficiência da produção e reduz o desperdício, reduzindo, em última análise, os custos.
R: Os métodos comuns incluem testes elétricos, inspeção óptica automatizada (AOI), inspeção de raios X para BGAs e verificações visuais da qualidade da junta de solda. Isso garante que a placa atenda aos padrões elétricos e mecânicos.
R: Padrões da indústria como IPC-6012 para PCBs rígidos e RoHS para conformidade ambiental orientam os fabricantes na manutenção de uma produção consistente e de alta qualidade.
