Na fabricação de eletrônicos, os testes de PCBA são cruciais para garantir que as placas de circuito e seus componentes funcionem conforme pretendido. A detecção precoce de defeitos ajuda a reduzir custos de produção, prevenir falhas e manter a qualidade do produto. Este artigo compara vários métodos de teste de PCBA, destacando seus pontos fortes e fracos. Ao compreender esses métodos, os fabricantes podem selecionar a estratégia de teste correta para otimizar a eficiência da produção e a confiabilidade do produto.
O teste de PCBA envolve a verificação do desempenho elétrico e mecânico dos conjuntos de placas de circuito impresso (PCBAs). O objetivo é identificar defeitos na placa e em seus componentes para garantir que ela funcione corretamente e atenda às especificações do projeto. Este processo de teste inclui vários métodos, cada um projetado para detectar tipos específicos de falhas, como falhas de componentes, problemas de soldagem ou problemas de conectividade.
Sem testes de PCBA, os defeitos podem passar despercebidos, levando a produtos com mau funcionamento ou recalls dispendiosos. Os testes garantem que cada placa funcione conforme pretendido, evitando problemas que possam afetar o desempenho do produto em condições reais. Além disso, ajuda a evitar retrabalho, reduz as taxas de refugo e melhora os prazos de produção, o que, em última análise, aumenta a eficiência da fabricação.
O teste dentro do circuito (ICT) é um dos métodos mais comumente usados para verificar a funcionalidade de componentes individuais em um PCB. Ele usa um acessório personalizado, geralmente chamado de “cama de pregos”, para testar o desempenho elétrico de cada componente. As TIC são ideais para produção de alto volume devido à sua velocidade e alta cobertura de falhas. No entanto, o custo inicial de configuração para acessórios personalizados pode ser significativo. Embora as TIC sejam excelentes na detecção de problemas elétricos, como circuitos abertos, curtos e valores incorretos de componentes, elas não conseguem identificar certos defeitos mecânicos ou avaliar o desempenho geral da placa em condições reais.
O Teste Funcional (FCT) testa a placa completa simulando condições operacionais do mundo real. Ao contrário do ICT, que se concentra em componentes individuais, a FCT avalia o desempenho global do conselho, garantindo que funciona conforme o esperado na sua aplicação final. Este método é particularmente útil para verificar problemas no nível do sistema, como erros lógicos ou problemas de interface. No entanto, a FCT consome mais tempo do que a TIC e requer equipamentos de teste personalizados, tornando-a menos adequada para produção de grandes volumes. É mais comumente usado para validação do produto final ou produção de baixo volume.
O Flying Probe Testing é uma alternativa mais flexível e econômica às TIC. Ele usa sondas robóticas para fazer contato com os pontos de teste da placa, testando o desempenho elétrico da placa sem a necessidade de um acessório personalizado. Este método é ideal para protótipos, pequenos lotes ou projetos com alterações frequentes. Embora o teste de sondas voadoras seja mais lento que o ICT e possa não ser adequado para produção em larga escala, ele oferece a vantagem de custos de configuração mais baixos e maior flexibilidade.
A Inspeção Óptica Automatizada (AOI) usa câmeras de alta resolução para capturar imagens detalhadas da placa e compará-las com um projeto de referência. AOI é excelente na detecção de defeitos visíveis, como componentes desalinhados, pontes de solda ou peças faltantes. É não destrutivo e rápido, o que o torna ideal para produção de grandes volumes. No entanto, a AOI está limitada à detecção de defeitos superficiais e não pode identificar problemas elétricos ou falhas ocultas nas camadas internas da placa.
A inspeção por raios X (AXI) é um método poderoso para detectar defeitos internos em componentes como BGAs (Ball Grid Arrays), onde as juntas de solda ficam ocultas. O AXI usa raios X para produzir imagens que revelam problemas ocultos, como vazios de solda ou pontes, que outros métodos, como o AOI, não conseguem detectar. Embora o AXI ofereça alta precisão e seja essencial para montagens complexas, ele é caro e requer operadores qualificados. É mais adequado para aplicações de alta densidade ou alta confiabilidade, como dispositivos automotivos ou médicos.
Método de teste | Foco Primário | Vantagens | Desvantagens | Melhor para |
Testes em circuito (TIC) | Teste de componentes elétricos | Alta cobertura de falhas, diagnóstico rápido | Alto custo inicial, requer acessórios personalizados | Produção em alto volume |
Teste Funcional (FCT) | Funcionalidade completa do sistema | Simulação do mundo real, abrangente | Demorado, requer acessórios personalizados | Validação final, produção em massa |
Teste de sonda voadora | Testes elétricos, flexíveis | Não são necessários acessórios, é econômico | Mais lento que as TIC, não é ideal para grandes volumes | Protótipos, produção de baixo volume |
Inspeção Óptica Automatizada (AOI) | Detecção visual de defeitos | Rápido, não destrutivo, ideal para alto rendimento | Não é possível detectar falhas internas | Detecção de defeitos em estágio inicial |
Inspeção por Raios X (AXI) | Defeitos ocultos (por exemplo, solda BGA) | Detecta defeitos internos, ideal para placas de alta densidade | Caro, requer treinamento especializado | Montagens complexas com juntas ocultas |
A Inspeção a Laser usa lasers para escanear a superfície da placa e medir suas características com alta precisão. Este método é particularmente útil na produção em estágio inicial para inspecionar placas nuas. A inspeção a laser não é destrutiva e não requer acessórios personalizados, mas tem altos custos iniciais e requisitos de manutenção contínua. É ideal para garantir que as placas nuas atendam aos padrões dimensionais e estruturais antes da montagem.
A análise de seção transversal envolve cortar fisicamente uma amostra da placa e analisá-la sob um microscópio. Este método ajuda a identificar defeitos internos, como soldagem deficiente, revestimento de cobre incorreto ou problemas estruturais. Embora o corte transversal forneça a análise mais detalhada, ele é destrutivo e só pode ser realizado em uma pequena amostra do produto. É frequentemente usado para análise de falhas ou para validar processos de fabricação.
O teste Burn-In submete as placas a condições extremas, como altas temperaturas ou tensões, para acelerar o envelhecimento e detectar falhas precoces. Este teste ajuda a identificar componentes que podem falhar prematuramente em condições normais de operação. Embora o teste de burn-in melhore a confiabilidade e seja especialmente importante para produtos de alta confiabilidade, como dispositivos médicos ou automotivos, ele pode ser demorado e reduzir o rendimento devido ao estresse colocado nos componentes.
O teste de soldabilidade garante que os componentes e as almofadas da placa possam aderir adequadamente à solda durante o processo de montagem. Este teste é essencial para evitar juntas de solda fracas, que podem causar conexões intermitentes ou falhas. Geralmente é realizado como parte do controle de qualidade de entrada (IQC) para garantir a confiabilidade dos componentes antes de serem usados na produção.
O teste de contaminação de PCB detecta resíduos nocivos deixados na placa após o processo de fabricação, como fluxo ou agentes de limpeza. Esses contaminantes podem levar à migração eletroquímica, causando curtos-circuitos ou corrosão ao longo do tempo. Este teste é crucial para manter a confiabilidade do produto a longo prazo, especialmente para aplicações de alta impedância ou alta confiabilidade.
A escolha do método de teste PCBA depende do volume de produção e da complexidade do produto. Para produção de alto volume, métodos como ICT e AOI são econômicos, pois oferecem testes rápidos e automatizados com alta cobertura de falhas. Para lotes ou protótipos menores, o Flying Probe Testing e o FCT são mais adequados, embora possam ter custos por unidade mais elevados devido ao tempo e à personalização necessários.
Método de teste | Implicações de custos (configuração/execução) | Benefício (Eficiência) | Volume ideal |
Testes em circuito (TIC) | Alto custo de configuração, custos contínuos para equipamentos | Detecção de falhas precisa e de alta velocidade | Produção em alto volume |
Teste Funcional (FCT) | Acessórios personalizados aumentam o custo | Validação abrangente em nível de sistema | Produção em massa |
Teste de sonda voadora | Baixo custo de configuração, sem necessidade de fixação | Testes flexíveis, mas mais lentos | Protótipos, execuções em pequenos lotes |
Inspeção Óptica Automatizada (AOI) | Custo moderado de configuração (máquina) | Detecção rápida de defeitos visíveis | Produção em alto volume |
Inspeção por Raios X (AXI) | Alto custo de configuração, equipamentos caros | Melhor para defeitos ocultos e montagens complexas | Projetos complexos e de alta densidade |
Cada método de teste PCBA se destaca em diferentes áreas de detecção de defeitos. O AOI é ideal para defeitos superficiais, o ICT é melhor para testes elétricos e o FCT garante a funcionalidade geral do sistema. A combinação de vários métodos de teste, como ICT + AOI + FCT, pode fornecer cobertura abrangente para defeitos visuais e elétricos, garantindo a qualidade e a confiabilidade do produto.
A escolha do método de teste deve estar alinhada com a complexidade do produto e a aplicação pretendida. A inspeção por raios X (AXI) é essencial para componentes de alta densidade, enquanto a AOI é mais adequada para projetos simples. Para aplicações de missão crítica, como dispositivos automotivos ou médicos, a combinação de testes avançados, como testes de combustão e testes de contaminação, garante os mais altos níveis de confiabilidade.

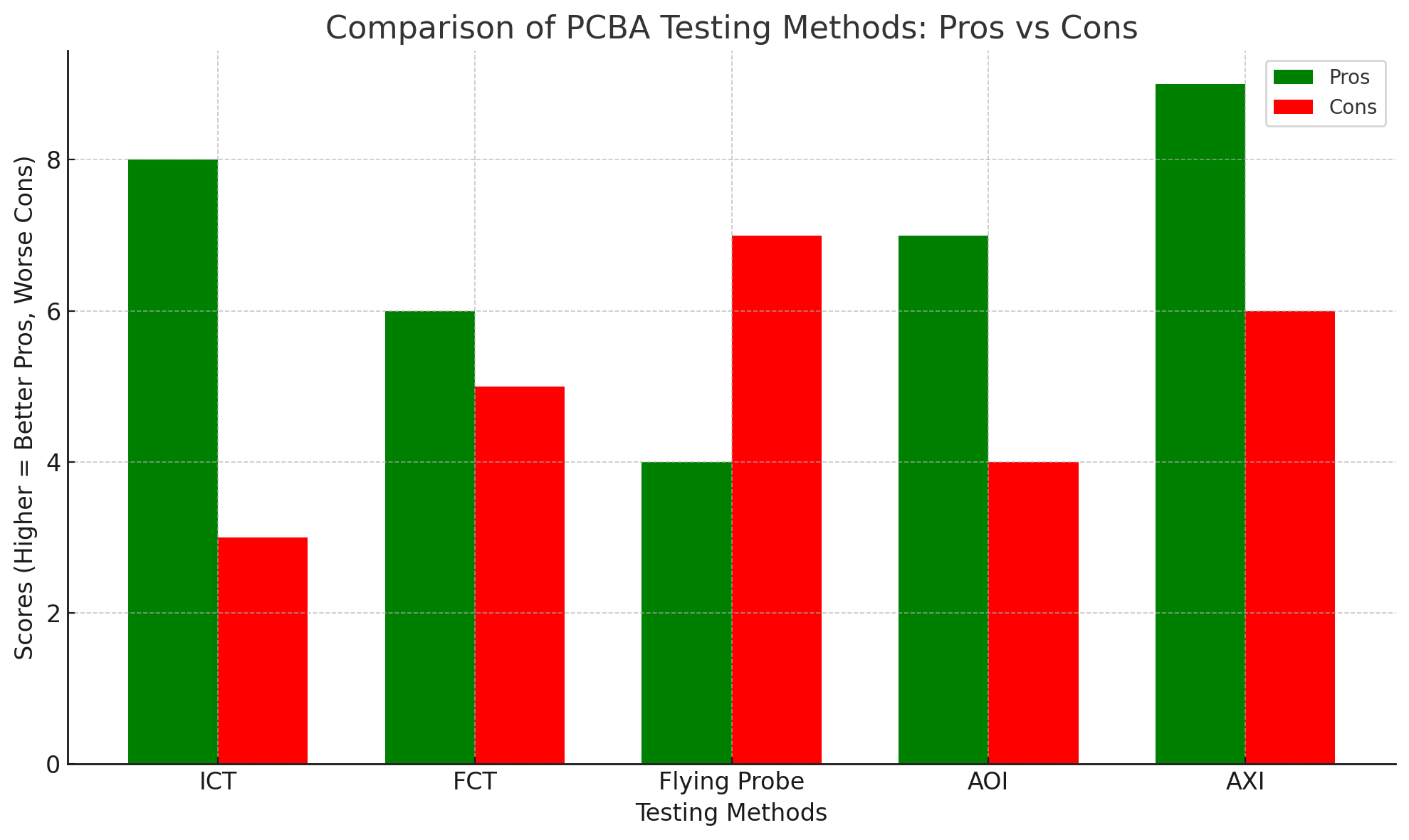

Método de teste | Vantagens | Limitações |
Testes em circuito (TIC) | Localização precisa e de alta velocidade de falhas | Configuração cara, inflexível para alterações de design |
Teste Funcional (FCT) | Garante a funcionalidade geral | Requer acessórios personalizados, demorados |
Teste de sonda voadora | Flexível e econômico para protótipos | Mais lento que as TIC, não adequado para produção em massa |
Inspeção Óptica Automatizada (AOI) | Rápido, não destrutivo, bom para produção em massa | Limitado a defeitos visuais, não a falhas ocultas |
Inspeção por Raios X (AXI) | Melhor para detectar defeitos internos | Caro, requer operadores altamente treinados |
A seleção do método de teste PCBA correto depende dos objetivos de produção. Para produção de alto volume, ICT e AOI são ideais por sua velocidade e automação. Para testes de pequenos lotes ou protótipos, o Flying Probe Testing e o FCT oferecem mais flexibilidade sem a necessidade de acessórios personalizados.
Para produtos de alta confiabilidade, é crucial implementar uma combinação de métodos de teste para lidar com diferentes modos de falha. Métodos como teste de queima e teste de soldabilidade podem ser combinados com ICT ou AOI para garantir que o produto tenha um bom desempenho sob estresse e atenda aos padrões de qualidade.
Os fabricantes devem consultar fornecedores experientes de testes de PCBA, como a Ruomei Electronic, para adaptar uma estratégia de teste que melhor atenda às suas necessidades de produto e produção. Ao fazer parcerias com especialistas, os fabricantes podem otimizar processos de testes, reduzir custos e garantir a confiabilidade de seus produtos.
A escolha dos métodos de teste de PCBA corretos é essencial para garantir alta qualidade e confiabilidade do produto. Ao equilibrar custo, velocidade e precisão na detecção de falhas, os fabricantes podem otimizar os processos de produção e minimizar defeitos. Para produtos complexos ou de alta confiabilidade, a parceria com um fornecedor experiente como a Ruomei Electronic garante uma estratégia de testes eficaz, ajudando a garantir o sucesso do produto a longo prazo.
R: O teste PCBA garante que as placas de circuito e seus componentes funcionem corretamente. Avalia o desempenho elétrico e mecânico para detectar defeitos precocemente, garantindo alta qualidade do produto.
R: Os testes de PCBA ajudam a identificar defeitos antecipadamente, reduzindo o retrabalho caro e melhorando os prazos de produção. Ele garante que as placas atendam aos padrões de desempenho e confiabilidade.
R: O ICT concentra-se na integridade elétrica, testando componentes individualmente, enquanto o FCT simula o uso no mundo real para verificar o desempenho geral da placa em condições operacionais.
R: O Flying Probe Testing é mais flexível e econômico para produção de pequenos lotes, enquanto o ICT é mais rápido e mais adequado para produção de alto volume com acessórios personalizados.
R: A AOI usa câmeras de alta resolução para detectar defeitos visíveis, fornecendo um método de inspeção rápido e não destrutivo, ideal para produção de alto rendimento.
