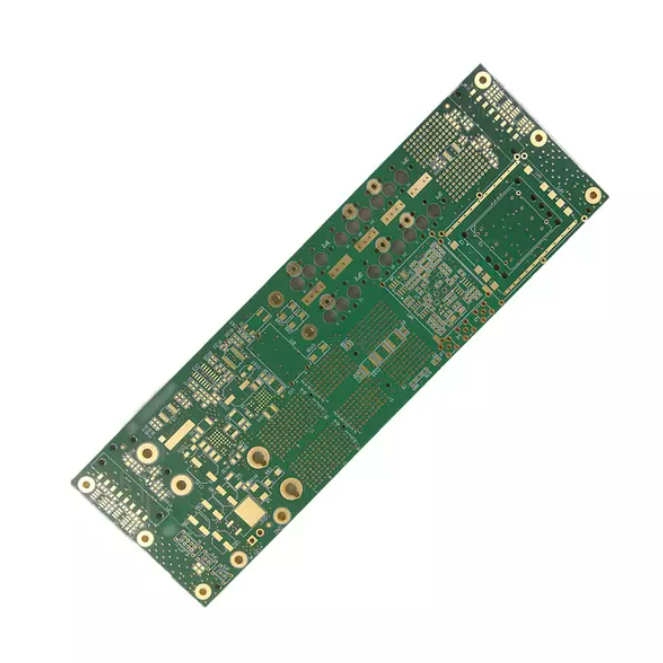

Escolher o melhor material para de alta frequência PCBs é uma virada de jogo na eletrônica moderna. À medida que buscamos tecnologias mais rápidas e confiáveis, como 5G e radar, selecionar o material certo é crucial para manter a integridade do sinal.
Neste artigo, exploraremos as principais propriedades dos materiais que afetam o desempenho do PCB de alta frequência. Você aprenderá como escolher as melhores opções para garantir eficiência e confiabilidade ideais em seus projetos.
A constante dielétrica (Dk) é uma propriedade crítica no projeto de PCB de alta frequência. Ele define como um material reage a um campo elétrico e influencia diretamente a velocidade e a impedância do sinal. Para aplicações de alta frequência, um material com baixo Dk é preferível, pois permite que os sinais se propaguem mais rapidamente com atraso reduzido. PCBs de alta frequência, especialmente aqueles usados em circuitos digitais e de RF, requerem materiais que mantenham Dk baixo para reduzir a distorção do sinal e melhorar o desempenho geral do circuito.
A tangente de perda (Df) mede a quantidade de energia do sinal perdida na forma de calor dentro de um material dielétrico. Um valor Df mais baixo indica menos perda de energia, o que é essencial para manter a integridade do sinal em PCBs de alta frequência. Materiais com valores baixos de Df garantem que os sinais permaneçam claros e fortes, mesmo em traços longos ou em frequências mais altas. Projetos de PCB de alta frequência, especialmente aqueles que excedem 5 GHz, exigem materiais de baixa perda para evitar degradação significativa do sinal.
A estabilidade térmica é outro fator essencial na seleção de materiais de PCB de alta frequência. Os circuitos de alta frequência tendem a gerar calor e os materiais devem manter suas propriedades elétricas mesmo sob flutuações de temperatura. Materiais como PTFE (politetrafluoretileno) e laminados avançados são preferidos por sua capacidade de suportar altas temperaturas sem degradação. A baixa estabilidade térmica pode levar a quedas de desempenho ou até falhas, especialmente em aplicações exigentes como radar automotivo ou comunicações por satélite.
FR4 é o material mais comumente usado na fabricação de PCB. Oferece bom isolamento elétrico e resistência mecânica a um custo relativamente baixo, tornando-o adequado para aplicações padrão. No entanto, o FR4 tem limitações em projetos de alta frequência. Sua maior constante dielétrica (em torno de 4,3 a 4,7) e tangente de perda (0,02) o tornam inadequado para aplicações acima de 1 GHz. À medida que as frequências aumentam, os problemas de perda de sinal e incompatibilidade de impedância tornam-se mais pronunciados, tornando os materiais alternativos mais viáveis.
O PTFE é um material preferido para aplicações de PCB de alta frequência devido à sua baixa constante dielétrica (cerca de 2,1) e tangente de perda excepcionalmente baixa (tão baixa quanto 0,0003 a 10 GHz). O PTFE garante atraso e atenuação mínimos do sinal, tornando-o ideal para aplicações de microondas e RF. Embora seja mais caro e mais difícil de processar que o FR4, o PTFE é incomparável quando se trata de manter a integridade do sinal em projetos de alta frequência.
Laminados avançados, como os materiais Rogers, são projetados especificamente para aplicações de PCB de alta frequência. Esses materiais oferecem uma ampla faixa de constantes dielétricas (de 2,2 a 3,5) e tangentes de baixa perda (0,001 a 0,003). Eles fornecem melhor integridade de sinal do que o FR4, tornando-os adequados para telecomunicações, aeroespacial e outros setores de alto desempenho. Os laminados avançados também oferecem melhor estabilidade térmica, o que é essencial para manter um desempenho consistente em diversas condições operacionais.
Substratos cerâmicos são amplamente utilizados em aplicações de alta frequência e alta potência devido à sua excelente dissipação térmica e baixa perda dielétrica. Materiais como alumina ou óxido de berílio são comumente usados para aplicações de RF, onde a perda de sinal precisa ser minimizada. No entanto, os materiais cerâmicos são normalmente mais caros e difíceis de processar em comparação com o FR4 ou o PTFE. Suas propriedades mecânicas, incluindo fragilidade, também podem representar desafios em determinados projetos.

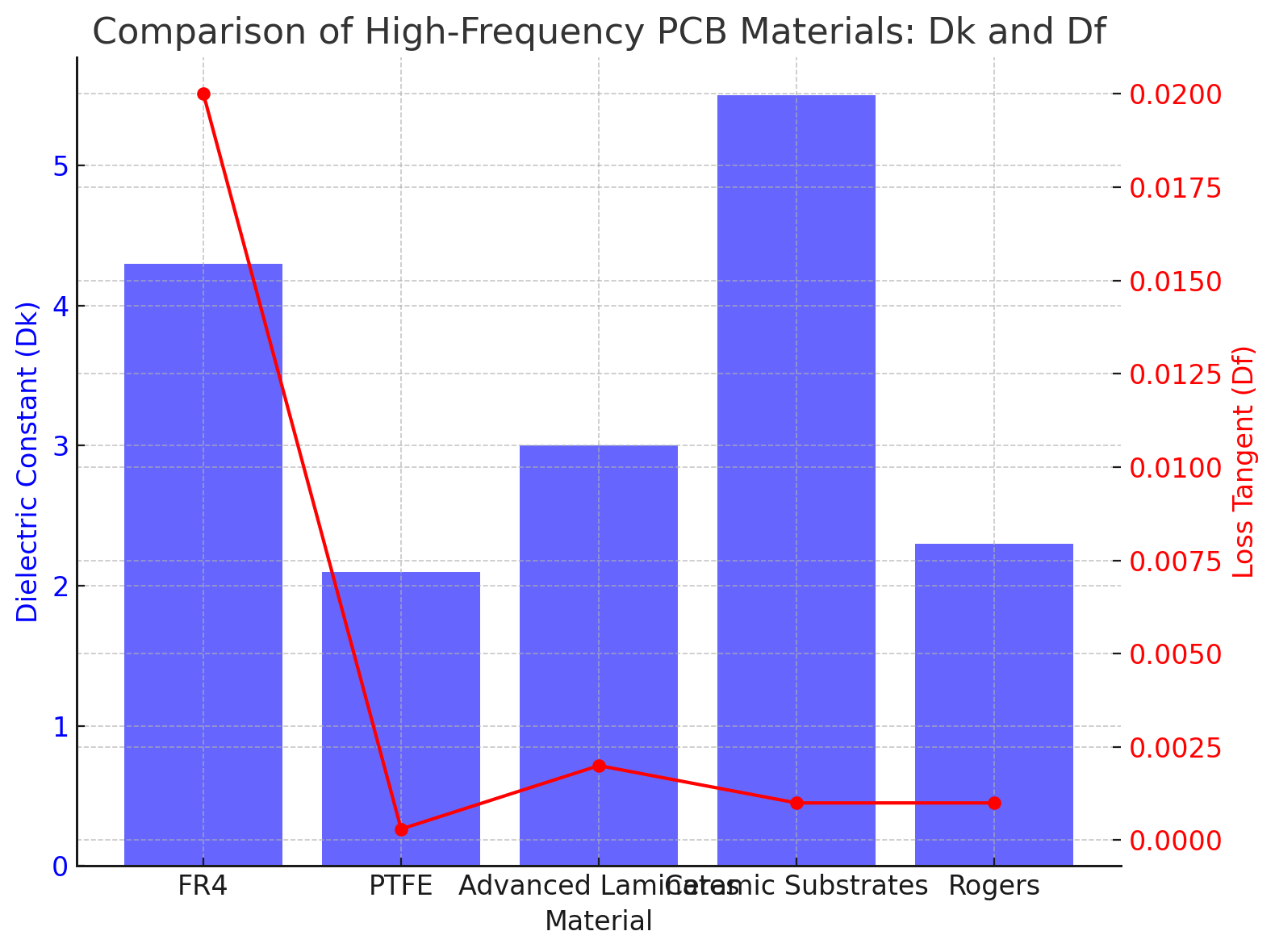

Material |
Constante dielétrica (Dk) |
Perda Tangente (Df) |
Estabilidade Térmica |
Aplicativos comuns |
Rogério |
2,2 - 3,0 |
0,001 - 0,003 |
Alto |
RF, Microondas, 5G |
PTFE |
2.1 |
0.0003 |
Alto |
Microondas, RF, Satélite |
Laminados Avançados |
2,2 - 3,5 |
0,001 - 0,003 |
Alto |
Telecomunicações, Aeroespacial |
FR4 |
4,3 - 4,7 |
0.02 |
Moderado |
Baixa frequência, eletrônicos de consumo |
Os materiais Rogers, como as séries RO3000 e RO4000, são projetados especificamente para aplicações de alta frequência. Esses materiais oferecem constantes dielétricas e tangentes de perda mais baixas que o FR4, permitindo uma propagação de sinal mais eficiente e atenuação reduzida. Eles são ideais para aplicações acima de 3 GHz, onde o FR4 não consegue manter a integridade do sinal. Os materiais Rogers também fornecem melhor controle de impedância, tornando-os a escolha certa para circuitos de telecomunicações, RF e micro-ondas.
Embora o FR4 continue sendo uma escolha econômica para aplicações de baixa frequência, ele se torna problemático em altas frequências. Os valores mais elevados de Dk e Df de FR4 resultam numa propagação de sinal mais lenta e numa maior perda de sinal, o que é inaceitável em circuitos de alta frequência como os utilizados em 5G ou comunicações por satélite. À medida que a frequência aumenta, estas desvantagens tornam-se mais significativas, necessitando da mudança para materiais mais especializados, como Rogers ou PTFE.
Ao escolher entre Rogers e FR4, o custo costuma ser um fator decisivo. O FR4 é muito mais barato, o que o torna uma opção viável para projetos preocupados com o orçamento e com requisitos de menor frequência. No entanto, para projetos que operam em altas frequências (acima de 1 GHz), muitas vezes é necessário investir em materiais Rogers ou PTFE para garantir a integridade e o desempenho do sinal. É crucial equilibrar o custo com as necessidades de desempenho do seu projeto, especialmente em aplicações críticas como infraestrutura 5G ou comunicações aeroespaciais.
O controle de impedância é uma consideração fundamental no projeto de PCB de alta frequência. Para que os sinais de alta frequência viajem sem distorção, o material da PCB deve fornecer impedância consistente em toda a placa. Materiais como Rogers ou PTFE são projetados para oferecer impedância estável, crucial para evitar reflexões de sinal e garantir que o sinal permaneça coerente em toda a placa.
A integridade do sinal é diretamente afetada pelas propriedades dielétricas do material, incluindo Dk e Df. Materiais de baixa perda são essenciais para garantir que os sinais mantenham sua força e clareza, especialmente em linhas de transmissão longas. Os projetos de PCB de alta frequência precisam priorizar materiais que minimizem a perda de sinal, reflexos e outras formas de interferência, que podem afetar gravemente o desempenho.
Os PCBs de alta frequência são frequentemente expostos a condições ambientais adversas, como flutuações de temperatura, umidade e estresse mecânico. Materiais com alta estabilidade térmica e baixa absorção de umidade, como PTFE ou substratos cerâmicos, são mais adequados para essas condições. Além disso, as propriedades mecânicas do material, como flexibilidade e resistência, devem estar alinhadas com as demandas físicas da aplicação.
Propriedade |
Impacto no design de PCB |
Constante dielétrica (Dk) |
Afeta a velocidade e a impedância do sinal; menor Dk melhora o desempenho |
Perda Tangente (Df) |
Menor Df minimiza a perda de sinal e a geração de calor |
Estabilidade Térmica |
Garante desempenho sob flutuações de temperatura |
Controle de Impedância |
Chave para garantir reflexões e perdas mínimas de sinal |
Fabricar PCBs de alta frequência com materiais como PTFE e laminados avançados pode ser mais desafiador do que trabalhar com o FR4 tradicional. Esses materiais geralmente requerem manuseio, técnicas de processamento e equipamentos especializados. O PTFE, por exemplo, é difícil de colar e gravar, o que pode aumentar os custos de produção e os prazos de entrega. É essencial colaborar com fabricantes experientes que possam manusear estes materiais de forma eficiente.
O gerenciamento térmico é crucial na fabricação de PCBs de alta frequência. Materiais como PTFE e Rogers oferecem excelente estabilidade térmica, mas é necessário um controle adequado da temperatura durante a fabricação para evitar danos térmicos. O aquecimento inconsistente durante processos como soldagem ou laminação pode causar empenamento ou degradação do sinal, portanto, é essencial manter as condições ideais de temperatura.
A espessura e o tamanho do painel dos materiais PCB afetam diretamente o processo de design e fabricação. Materiais mais espessos podem proporcionar melhor desempenho térmico e mecânico, mas podem ser mais difíceis de fabricar. Por outro lado, materiais mais finos são mais fáceis de trabalhar, mas podem não oferecer os mesmos benefícios de desempenho. Para aplicações de alta frequência, é importante escolher materiais que forneçam a espessura necessária e o equilíbrio de desempenho.
Ao selecionar materiais para PCBs de alta frequência, é essencial adequar suas propriedades (Dk, Df, estabilidade térmica) aos requisitos específicos de sua aplicação. Por exemplo, os circuitos 5G requerem materiais com baixo Dk e baixo Df para garantir uma transmissão de sinal rápida e clara. Para comunicações via satélite, materiais com alta estabilidade térmica e baixa absorção de umidade, como o PTFE, são ideais.
Antes de iniciar a produção em grande escala, é crucial criar um protótipo de sua PCB de alta frequência e usar ferramentas de simulação para verificar o desempenho do material. As ferramentas de simulação podem ajudar a identificar possíveis problemas de integridade do sinal, impedância e gerenciamento térmico no início do processo de projeto, economizando tempo e recursos.
Colaborar com fabricantes de PCB especializados em projetos de alta frequência é essencial. Eles podem fornecer informações valiosas sobre a seleção de materiais, desafios de fabricação e otimização de desempenho. Trabalhar em estreita colaboração com esses especialistas garante que seu projeto seja viável e atenda aos padrões exigidos para aplicações de alta frequência.
À medida que as aplicações de alta frequência continuam a evoluir, há uma demanda crescente por materiais com tangentes de perda e constantes dielétricas ainda mais baixas. Espera-se que tecnologias emergentes, como PCBs flexíveis e novos materiais dielétricos, desempenhem um papel significativo no futuro do design de PCBs de alta frequência, oferecendo melhor desempenho e custos mais baixos.
Com a ascensão do 5G e da Internet das Coisas (IoT), espera-se que a demanda por PCBs de alta frequência cresça significativamente. Os fabricantes precisarão desenvolver materiais que possam atender às demandas dessas aplicações de alta velocidade e alto desempenho, ultrapassando os limites dos atuais materiais de PCB e técnicas de fabricação.
A seleção do melhor material para PCBs de alta frequência envolve considerar propriedades importantes como constante dielétrica, tangente de perda e estabilidade térmica. Materiais como Rogers, PTFE e laminados avançados garantem integridade e desempenho de sinal ideais.
Para aplicações de alta frequência, é essencial escolher os materiais certos e colaborar com especialistas. A Ruomei Electronic fornece PCBs de alta qualidade projetados para atender às necessidades da eletrônica moderna e de alto desempenho. Suas soluções confiáveis podem ajudá-lo a obter os melhores resultados para seus projetos.
R: Os melhores materiais para PCBs de alta frequência incluem Rogers, PTFE e laminados avançados. Esses materiais possuem baixa constante dielétrica e tangente de perda, garantindo mínima perda de sinal e excelente desempenho.
R: A constante dielétrica (Dk) afeta a velocidade do sinal e a impedância do PCB. Um Dk mais baixo resulta em propagação de sinal mais rápida e melhor integridade de sinal, crucial para aplicações de alta frequência.
R: A tangente de perda (Df) mede quanta energia do sinal é perdida na forma de calor. Um Df mais baixo reduz a atenuação do sinal, garantindo maior eficiência e integridade do sinal em PCBs de alta frequência.
R: O PTFE oferece excelentes propriedades dielétricas com baixo Dk e Df, tornando-o ideal para aplicações de microondas e RF. Garante desempenho estável e perda mínima de sinal em altas frequências.
R: Embora o FR4 seja econômico, não é ideal para PCBs de alta frequência. Seus valores mais altos de Dk e Df podem levar à perda e distorção do sinal, especialmente em frequências acima de 1 GHz.
R: A estabilidade térmica é crucial para manter a integridade do sinal em PCBs de alta frequência. Materiais que funcionam bem sob flutuações de temperatura garantem uma operação confiável em ambientes dinâmicos.
