Por que meu PCB está deformado?

Introdução

O empenamento da placa de circuito impresso (PCB) é um problema comum, mas crítico, na fabricação de eletrônicos. Isso pode afetar gravemente a qualidade e a confiabilidade do produto. PCBs deformados levam a desalinhamentos, defeitos de soldagem e estresse mecânico de longo prazo.

Neste artigo, exploraremos as causas do empenamento do PCB, como evitá-lo e como corrigi-lo, caso ocorra.

O que é deformação de PCB?

A deformação da PCB refere-se à flexão ou torção de uma placa de circuito impresso, fazendo com que ela se desvie de sua forma plana original. PCBs deformados podem levar ao desalinhamento durante o processo de montagem e causar defeitos significativos no produto final. Compreender os diferentes tipos de empenamento é importante para reconhecer o problema antecipadamente e tomar ações corretivas.

Definição e sinais de empenamento

O empenamento da PCB ocorre quando a placa sofre estresse durante o processo de fabricação, fazendo com que ela perca seu nivelamento. Os sinais comuns de empenamento da PCB incluem dobras, torções ou bordas visíveis quando colocadas em uma superfície plana. Também pode se manifestar como uma superfície irregular da placa, o que pode afetar a precisão de máquinas de montagem automatizadas, como sistemas pick-and-place.

Tipos de deformação

Existem dois tipos principais de empenamento de PCB: curvamento e torção. O arqueamento ocorre quando a prancha se curva ao longo de seu comprimento ou largura, criando uma forma côncava ou convexa. A torção, por outro lado, envolve a torção da prancha ao longo de sua diagonal, muitas vezes fazendo com que um lado se levante mais alto que o outro. Ambos os tipos de empenamento podem causar problemas de alinhamento durante a montagem e soldagem.

Causas de empenamento de PCB

Compreender as causas do empenamento do PCB é essencial para identificar soluções eficazes. O processo de empenamento pode ser atribuído a vários fatores, incluindo a escolha dos materiais, processos de fabricação e falhas de projeto.

Propriedades de materiais e seleção de substrato

Uma das principais causas do empenamento da PCB é a incompatibilidade entre os materiais usados ​​na construção da placa. Um PCB normalmente consiste em múltiplas camadas de cobre, resina e outros materiais, cada uma com diferentes coeficientes de expansão térmica (CTE). Quando esses materiais se expandem em taxas diferentes sob o calor, a tensão se acumula dentro das camadas, levando à deformação. Garantir que os materiais utilizados no PCB sejam compatíveis entre si e tenham valores CTE semelhantes é crucial para minimizar o risco de empenamento.

Estresse térmico durante a fabricação

O estresse térmico ocorre quando o PCB sofre flutuações de temperatura durante processos de fabricação, como soldagem e laminação. Altas temperaturas, especialmente durante a soldagem por refluxo, fazem com que o PCB se expanda. Se a placa não for aquecida uniformemente, a expansão diferencial entre as diferentes áreas da PCB pode causar empenamento. Esse estresse pode se acumular com o tempo, principalmente em PCBs multicamadas.

Má distribuição de cobre e posicionamento de componentes

A distribuição desigual de cobre na PCB também pode contribuir para o empenamento. As camadas de cobre no PCB se expandem em taxas diferentes dependendo da quantidade de cobre presente. Quando há desequilíbrios, como um lado da placa de circuito impresso com mais cobre do que o outro, isso leva a uma expansão desigual e faz com que a placa dobre. Da mesma forma, componentes pesados ​​colocados assimetricamente na placa podem causar distribuição desigual de tensões, agravando o problema de empenamento.

Causa

Descrição

Propriedades de materiais incompatíveis

Diferentes valores de Coeficiente de Expansão Térmica (CTE) causam tensão interna.

Estresse térmico

Variações de temperatura durante a produção, como soldagem ou laminação, causam empenamento.

Distribuição desigual de cobre

A cobertura irregular do cobre leva a uma expansão térmica desequilibrada, resultando em empenamento.

Colocação inadequada de componentes

A distribuição desigual de peso ou concentração de componentes pode causar empenamento localizado.

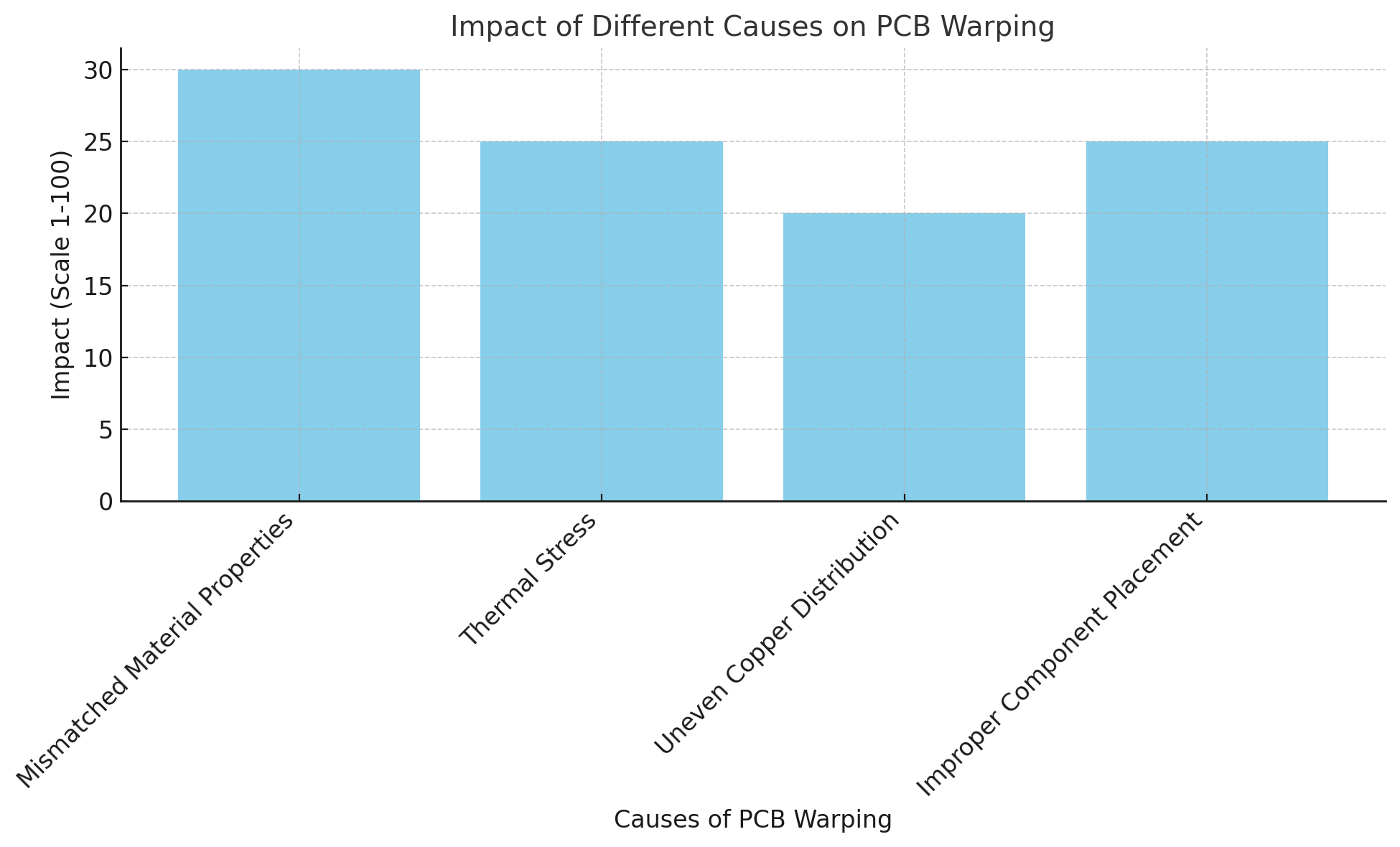

Impacto


Como o processo de fabricação afeta o empenamento da PCB

O processo de fabricação da PCB desempenha um papel crítico na determinação se a placa irá deformar ou não. As principais etapas do processo de fabricação, como soldagem, laminação e prensagem, devem ser cuidadosamente controladas para evitar empenamentos.

Processo de soldagem e refluxo

O controle inadequado de temperatura durante a soldagem pode causar empenamento da PCB. Durante a soldagem por refluxo, o PCB é submetido a altas temperaturas, que fazem com que os materiais se expandam. Se o processo de aquecimento não for uniforme ou se o PCB estiver sujeito a mudanças rápidas de temperatura, isso pode causar expansão térmica desigual, resultando em empenamento. É essencial usar perfis de temperatura controlada durante a soldagem por refluxo para evitar estresse térmico.

Laminação e Prensagem

A laminação envolve unir camadas do PCB sob calor e pressão. Se a pressão não for aplicada uniformemente ou se a temperatura não for cuidadosamente controlada durante o processo de laminação, a placa pode deformar. A pressão irregular durante a prensagem pode causar tensão interna que leva ao empenamento, principalmente em placas multicamadas.

Prevenindo a deformação do PCB

Embora seja quase impossível evitar todos os casos de empenamento de PCB, existem várias estratégias que os fabricantes podem implementar para minimizar o risco. O projeto adequado, a seleção de materiais e o controle do processo são essenciais para reduzir a probabilidade de empenamento.

Otimizando o design de PCB para estabilidade

Um PCB bem projetado pode reduzir significativamente o risco de empenamento. Garantir uma distribuição equilibrada de cobre em todos os níveis é crucial. Os projetistas também devem prestar atenção ao empilhamento de camadas de PCBs multicamadas. Um empilhamento simétrico minimiza as tensões internas que podem levar ao empenamento. Além disso, os projetistas devem evitar colocar componentes pesados ​​em um lado da placa, pois isso pode criar um desequilíbrio que leva à flexão.

Melhores práticas de seleção de materiais

Escolher os materiais certos é fundamental para evitar empenamentos. Materiais de alta TG (temperatura de transição vítrea) tendem a ter mais estabilidade térmica, o que reduz o risco de empenamento durante processos de alta temperatura. Além disso, a seleção de materiais com propriedades de expansão térmica compatíveis garante que as diferentes camadas do PCB se expandam e contraiam em taxas semelhantes, reduzindo o estresse interno.

Controle de temperatura e pressão

Durante o processo de fabricação, é essencial controlar os gradientes de temperatura e aplicar pressão consistente. Por exemplo, durante a laminação, a aplicação de pressão e temperatura uniformes ajuda a garantir uma cura uniforme dos materiais, reduzindo as chances de empenamento. Da mesma forma, no processo de refluxo, garantir mudanças graduais e controladas de temperatura evita expansões repentinas que levam ao empenamento.

Método de Prevenção

Explicação

Otimize o design de PCB

Garanta uma distribuição equilibrada de cobre e simetria de camada para reduzir o risco de empenamento.

Melhores práticas de seleção de materiais

Escolha materiais com propriedades estáveis ​​de expansão térmica para evitar deformação.

Controle de temperatura e pressão

Gerencie gradientes térmicos e garanta pressão uniforme durante os processos de produção.

Como medir a deformação do PCB

Detectar empenamentos de PCB no início do processo de fabricação é crucial para minimizar defeitos. Vários métodos estão disponíveis para medir empenamentos em PCBs, desde simples inspeções manuais até sistemas automatizados mais avançados.

Inspeção Visual e Manual

O método mais simples para detectar empenamentos de PCB é colocar a placa em uma superfície plana e inspecioná-la visualmente em busca de irregularidades. Uma régua ou régua também pode ser usada para verificar se há lacunas ou irregularidades na superfície. No entanto, este método pode não detectar deformações pequenas ou sutis.

Métodos avançados de detecção

Para medições mais precisas, sistemas automatizados como Inspeção Óptica Automática (AOI) e digitalização 3D podem ser usados. Esses sistemas podem detectar até mesmo pequenos desvios da planicidade e fornecer informações detalhadas sobre a extensão do empenamento. Os sistemas AOI usam câmeras e sensores para analisar a superfície do PCB, enquanto a digitalização 3D cria um modelo digital da placa para detectar imprecisões dimensionais.

Método

Ferramentas/Explicação

Inspeção Visual

Verifique se há dobras visíveis ou bordas levantadas colocando a PCB em uma superfície plana.

Teste de régua ou régua

Use uma régua ou régua para verificar se há lacunas ou superfícies irregulares.

Inspeção Automatizada (AOI, Digitalização 3D)

Use sistemas avançados como AOI ou digitalização 3D para medições precisas.

produto


PCBs distorcidos podem ser consertados?

Embora algumas pequenas deformações possam ser corrigidas, PCBs severamente deformados geralmente não podem ser reparados e devem ser descartados. No entanto, existem vários métodos disponíveis para corrigir pequenas deformações.

Possíveis correções para deformações menores

Se a deformação for pequena, às vezes pode ser corrigida através de novo cozimento e prensagem a frio. O re-cozimento envolve aquecer o PCB a uma temperatura específica para liberar qualquer umidade presa e permitir que o material relaxe. A prensagem a frio é então usada para aplicar pressão uniforme para achatar a placa.

Quando descartar uma PCB empenada

Se o empenamento for muito severo para ser corrigido ou se a placa não atender aos padrões de planicidade exigidos, ela deverá ser descartada. De acordo com os padrões IPC-A-600, uma PCB não deve deformar mais do que 0,75% do seu comprimento e, se esse limite for excedido, a placa deve ser descartada.

Método de correção

Quando usar

Ferramentas necessárias

Reassar o PCB

Para deformação induzida por umidade

Forno

Prensagem a frio

Depois de assar novamente para resfriar o PCB uniformemente

Prensa plana

Achatamento manual

Para pequenas deformações, pressione suavemente com a mão

Superfície plana, mãos

Substitua PCBs severamente deformados

Se a deformação não puder ser corrigida através de outros métodos

Nenhum

Implicações de custo do empenamento de PCB

O empenamento do PCB pode levar a implicações significativas em termos de custos para os fabricantes, afetando a eficiência da produção e a qualidade do produto.

Custos de produção e reparo

PCBs deformados podem aumentar os custos de fabricação devido à necessidade de retrabalho ou sucateamento. A mão de obra e os materiais adicionais necessários para consertar placas empenadas podem aumentar rapidamente, impactando o orçamento geral de produção. Além disso, o custo dos atrasos e o aumento dos tempos de inspeção podem aumentar ainda mais as despesas.

Preocupações com confiabilidade a longo prazo

PCBs distorcidos têm maior probabilidade de enfrentar problemas de confiabilidade ao longo do tempo. O empenamento pode causar estresse mecânico nos componentes e nas juntas de solda, podendo causar falhas no campo. Isso pode levar a um aumento nas reclamações de garantia, devoluções e danos à reputação do fabricante.

Conclusão

Compreender as causas e os métodos de prevenção do empenamento do PCB é vital para garantir a qualidade e confiabilidade do produto. Ao otimizar o design da PCB, selecionar os materiais certos e controlar o processo de fabricação, os fabricantes podem minimizar os riscos de empenamento. Inspeções regulares e detecção precisa permitem ações corretivas precoces. A prevenção de empenamentos não só reduz os custos de produção, mas também garante padrões de alta qualidade.

Os fabricantes devem rever os seus processos de design e produção, garantindo que as melhores práticas são seguidas para evitar defeitos dispendiosos e aumentar a fiabilidade do produto. Para empresas como a Ruomei Electronic , a adoção dessas práticas garante desempenho ideal e qualidade duradoura do produto.

Perguntas frequentes

P: O que causa empenamento do PCB?

R: O empenamento da PCB pode ocorrer devido a propriedades incompatíveis do material, estresse térmico durante a produção, distribuição irregular de cobre ou posicionamento inadequado de componentes.

P: Como posso evitar o empenamento do PCB durante a fabricação?

R: Para evitar empenamento do PCB, otimize o design do PCB, selecione os materiais certos e controle a temperatura e a pressão durante a fabricação.

P: Os PCBs deformados podem ser consertados?

R: Às vezes, pequenos empenamentos de PCB podem ser corrigidos com re-cozimento ou prensagem a frio, mas PCBs severamente empenados devem ser descartados para manter a qualidade.

P: Como posso medir o empenamento do PCB?

R: Você pode medir o empenamento da PCB usando inspeção visual, réguas, réguas ou ferramentas avançadas como Inspeção Óptica Automática (AOI).

P: Por que a seleção do material é importante para evitar empenamento do PCB?

R: A escolha de materiais com propriedades estáveis ​​de expansão térmica garante que os PCBs possam suportar o calor sem deformar, melhorando a confiabilidade do produto.
